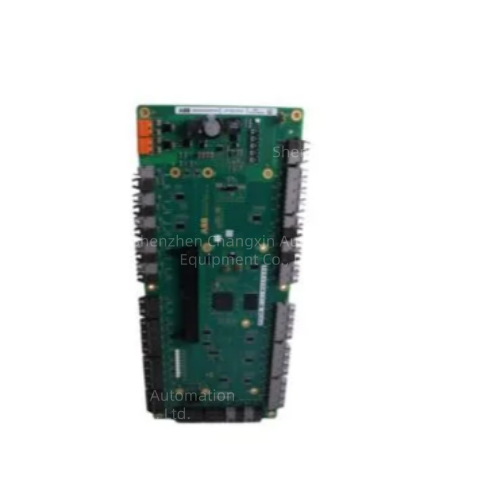

ABB 3BHE024855R0101 UFC921 A101

　　产品核心摘要

　　‌型号‌：3BHE024855R0101 UFC921 A101

　　‌品牌‌：ABB

　　‌系列‌：ACS6000 / ACS5000 中压传动系统UFC控制板系列

　　‌核心功能‌：中压逆变单元PWM触发控制与硬件级过流/过压保护

　　‌产品类型‌：逆变控制板（Inverter Control Board）

　　‌关键规格‌：DSP+FPGA架构，配套ACS6010-PE/PI逆变单元，与UFC921B/A102引脚兼容

　　‌成色说明‌：全新原装进口，可提供原厂出厂检测报告

　　关键技术规格

　　表格

　　参数项 具体数值

　　适用系统 ABB ACS6000 中压传动系统、部分ACS5000配置

　　功能定位 逆变桥PWM触发、直流母线电压监测、过流/过压/短路硬件保护、ASUP背板通讯

　　配套单元 ACS6010-PE / ACS6010-PI 逆变单元、DSU整流单元

　　处理器架构 DSP + FPGA ABB内部UFC专用架构

　　通讯接口 背板总线直连ASUP（有源供电单元处理器）

　　安装方式 逆变单元门板/功率柜控制隔室 DIN导轨固定

　　工作温度范围 0 °C ~ +55 °C 柜内受控环境

　　防护等级 IP20 机柜内使用

　　保护响应速度 微秒级硬件关断 中压IGBT/IGCT短路保护

　　产地 瑞士

　　产品深度介绍

　　这是ABB ACS6000中压传动系统逆变单元（INU）的核心控制板，是连接上层DCS控制、整流单元与逆变输出链路的逆变侧核心大脑。

　　设备将ASUP下发的调制指令转换为高精度PWM触发脉冲，直接驱动逆变桥IGBT/IGCT功率器件，同时实时采集桥臂电流、直流母线电压信号，在微秒级完成硬件级故障关断，避免中压大功率场景下的炸管事故，广泛应用于矿井提升机、水泥磨主驱、大型压缩机、船舶推进等重载中压传动场景。
