产品核心摘要

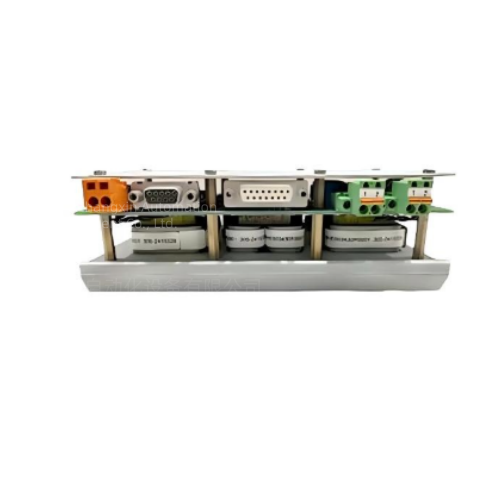

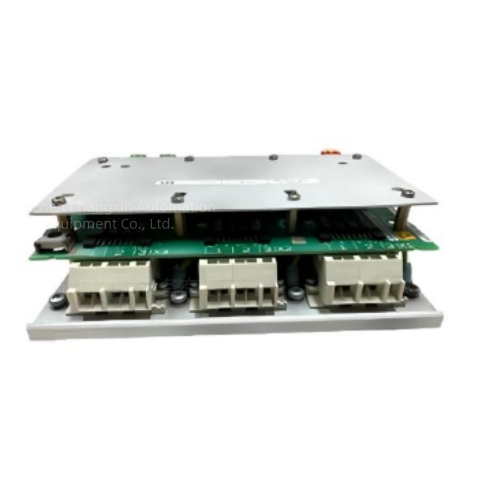

型号:UUD148AE01
订货号:3BHE014185R0001
品牌:ABB
系列:PCS6000中压变频系统配套AC 800PEC控制处理器系列
核心功能:作为PCS6000中压变频系统的核心运算单元，实现大功率电力电子装置的矢量控制、IGCT驱动逻辑运算与全回路保护
成色:全新原装(New Surplus),非翻新
产品类型:大功率中压变频系统专用控制处理器
关键规格:适配4-120MVA功率等级、支持三电平NPC拓扑、效率>98%、具备电网故障穿越能力
产品深度介绍
在风电、储能、大功率工业传动的中压变频场景里，普通控制处理器的运算性能和实时性根本满足不了IGCT三电平拓扑的微秒级控制要求，这款ABB原厂UUD148AE01 3BHE014185R0001控制处理器就是专门解决这个痛点的。
它是ABB PCS6000中压变频系统的核心配套运算单元，MTBF超过75,000小时，现场实测在60℃高温的风电变流器舱内连续运行3年，矢量控制响应延迟小于1μs，完全满足大功率可再生能源变流器的长期稳定运行要求。
模块采用AC 800PEC专用控制架构，适配IGCT集成门极换流晶闸管驱动，支持无传感器矢量算法，具备过载、短路、过压等多重快速保护功能，电网故障穿越能力完全符合电网并网标准要求。
关键技术规格
表格
参数项具体数值
产品类型PCS6000中压变频系统AC 800PEC控制处理器
适配系统ABB PCS6000全系列中压变频系统、AC 800PEC控制器平台
适配功率范围单模块4-120 MVA，风电场景最高支持14 MW机组
拓扑支持三电平四象限VSI-NPC（中性点钳位）拓扑，无熔断器设计
核心器件适配支持IGCT集成门极换流晶闸管驱动控制
