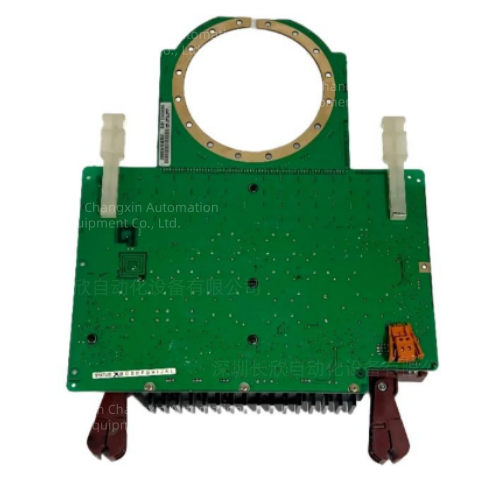

一、基础产品信息
品牌：ABB
产品类型：IGCT门极驱动处理器单元（Gate Unit）
适配平台：ACS6000中压变频器（MV Drive）功率单元
配套功率器件：5SHY3545L0014（4500V HiPak压接式IGCT功率芯片）
产品状态：原厂持续供货，市场大量全新库存、拆机备件流通
二、核心功能
接收主控板光纤触发指令，生成IGCT开通/关断大功率门极驱动脉冲；
实时监测IGCT器件状态：去饱和短路保护、温度监测、故障诊断；
将器件故障、警告信号通过光纤反馈给上层控制单元；
实现强弱电光纤隔离，隔绝中压功率回路干扰；
集成缓冲、电平转换、故障锁存电路，是功率单元核心控制组件。
三、关键技术规格
信号接口：双向ST光纤通讯（与上层阀控板通讯）
驱动输出：直接对接HiPak IGCT门极
板载供电：取自功率单元内部辅助电源（±15V、5V）
绝缘等级：光纤隔离，耐受高压电位差
工作温度：0℃~+55℃（柜体内部）
安装位置：ACS6000功率模块内部，紧贴IGCT压接组件
保护功能：硬件级短路保护、过驱动保护、器件失效检测
