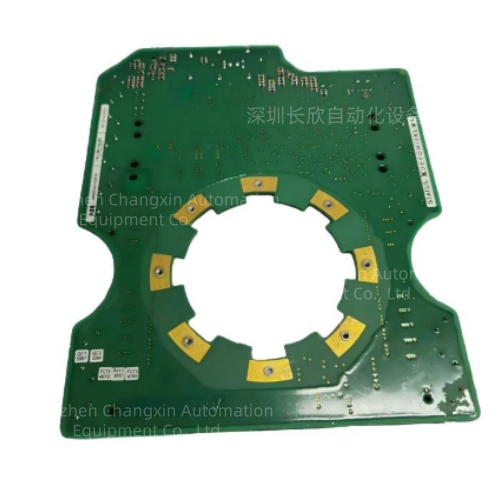

ABB GV C714 A101

ABB GV C714 A101（GVC714A101）

一、基础信息

完整型号：GV C714 A101

原厂物料号：3BHE024415R0101；另有同硬件外观物料号3BHB045647R0006

产品类型：UNITROL 6000励磁系统晶闸管触发与信号采集主控板（GV系列励磁控制板），VME标准插拔式PCB板卡

适配系统

ABB UNITROL 6000全系列静态/无刷励磁柜，配套火电、水电、燃气轮发电机组调压励磁系统。

生命周期：原厂全面停产，市面仅全新原装库存、整机老化检测翻新备件流通，行业标准质保12个月。

物理规格

安装：标准VME机架单槽安装

供电：DC24V机柜辅助电源

板载接口：多组模拟量采集端子、晶闸管触发输出、背板并行总线、状态LED指示灯

二、核心功能

发电机励磁CT/PT高精度信号采集

采集励磁主回路电流互感器、电压互感器模拟量信号，内置16位AD采样电路，完成机端电压、励磁电流、无功功率实时采集，作为AVR自动调压闭环控制输入。

三相晶闸管整流桥脉冲触发输出

输出六路同步晶闸管门极触发脉冲，精准控制整流桥导通角，调节励磁直流输出电流，实现发电机机端电压、无功功率稳定调节，支持自动/手动双模式励磁控制。

全套励磁故障监测与硬件保护

实时监测励磁过流、失磁、整流桥支路故障、PT断线、CT断线；故障瞬间封锁晶闸管触发脉冲，同步向上位DCS、励磁HMI上传故障代码、SOE时序事件记录，具备反时限过励、低励限制保护逻辑。

内部背板总线数据交互

通过励磁系统专用并行背板总线，与UNITROL通道主控、电源板、通讯板交互采集量、运行状态、保护告警、整定参数；支持双通道冗余励磁架构匹配使用。

EMC隔离抗干扰调理

强弱电回路电气隔离，板载RC滤波、浪涌吸收电路，抵御励磁功率柜内大功率整流回路电磁干扰，杜绝调压紊乱、保护误动、脉冲丢失故障。

三、关键技术参数

表格

参数项目标准规格

辅助供电DC24V 20.4~28.8V宽压输入

模拟量采样精度16位AD转换，采样周期＜1ms

晶闸管触发通道六路同步脉冲输出，适配6脉冲三相整流桥

保护响应速度故障封锁脉冲延时≤0.5ms

工作环境温度-20℃~+60℃（控制柜内）

总线标准UNITROL内部并行VME背板总线

绝缘耐压模拟量回路对背板500VAC隔离耐压

冗余适配支持双通道冗余励磁系统配套使用
