ABB GV D241 A

ABB GV D241 A（GVD241A）

一、基础信息

完整型号：GV D241 A（简写GVD241A）

原厂物料号：标准版3BHE022886R0001；升级版GVD241A101/3BHE022886R0101

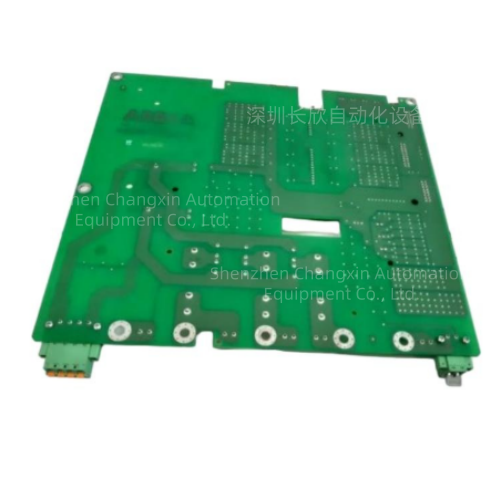

GVD241A实物板卡

产品类型：UNITROL 6000发电机励磁系统专用功率接口/晶闸管触发控制板卡，GV系列励磁信号处理PCB板

供电：DC24V直流供电

物理规格：尺寸177×142×32mm，重量0.38kg，机柜插拔式PCB板

生命周期：原厂已停产，市场流通全新原装库存、整机老化检测翻新备件，行业标准质保12个月

二、适配系统

核心配套ABB UNITROL 6000同步发电机数字励磁控制系统，广泛用于火电、水电、燃气轮发电机组励磁柜内部信号采集与晶闸管整流桥触发控制。

三、核心功能

励磁电压/电流实时采集

采集励磁主回路CT电流、PT电压模拟量信号，高精度采样运算，实现励磁闭环调压核心数据采集。

晶闸管整流桥脉冲触发

输出多路同步触发信号，控制励磁功率柜晶闸管导通角，精准调节发电机励磁输出电压、无功功率。

故障快速检测与保护输出

0.5ms高速信号响应，实时监测励磁过流、失磁、整流桥故障；故障瞬间封锁触发脉冲，同时向上位系统上传故障代码，具备SIL3安全认证，满足发电机组保护安全标准。

隔离信号调理与抗干扰

强弱电回路电气隔离，内置RC滤波电路，抵御励磁柜内大功率回路电磁干扰，避免调压紊乱、保护误动。

背板总线数据交互

通过励磁系统内部并行背板总线，与UNITROL主控单元交互励磁测量值、运行状态、保护告警信号。

四、关键技术参数

表格

参数项目标准规格

工作电源DC24V

信号响应时间0.5ms高速采样检测

安全认证IEC 61508 SIL 3安全等级

工作温度-20℃~+60℃（控制柜内）

隔离防护模拟量/功率回路电气隔离，符合工业EMC标准

热插拔不支持，拆装维护必须整机断电

适用设备UNITROL 6000发电机组励磁系统
