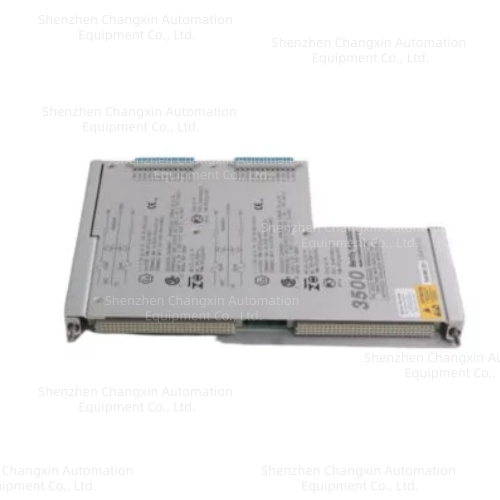

Bently Nevada 135473-01

一、型号与系统定位

3500/25

品牌：Bently Nevada（贝克休斯），适配3500全系列机组振动保护机架，火电、燃气轮机、大型压缩机核心备件，原厂停产

核心定位

双通道独立隔离键相（Keyphasor）专用信号处理卡，整机转速测量、振动相位分析基准源，为3500/40/42/44振动采集卡提供同步相位参考，是转子故障诊断、超速保护的基础模块。

二、硬件通道与接口配置

1.输入通道（2路独立隔离Keyphasor）

兼容两类探头：3300系列电涡流键相探头、磁阻式转速拾波器

差分信号输入，宽电压幅值兼容，单通道硬件断线检测

通道间、背板侧1500V光电隔离，隔绝励磁、变频IGCT电磁干扰

2.对外端子

绿色欧式端子：2路键相探头输入接线

蓝色多针端子：机架背板总线、外部同步信号输出、报警干接点

背板专用3500系统总线金手指，与机架电源3500/15、振动采集卡高速交互相位/转速数据

3.面板状态指示灯

OK：模块正常运行

CH1/CH2：两路键相信号检测指示

FAULT：探头断线、信号丢失、模块硬件故障告警

三、核心功能

高精度转速测量

通过键相齿脉冲实时计算转子转速，作为机组超速保护核心采样源；

振动相位基准

输出标准同步方波，供振动卡提取1X、2X倍频矢量、相位角，用于不平衡、不对中、油膜涡动故障分析；

多路信号隔离分流

可将一路键相信号隔离输出至DCS、燃机控制、调速器，多设备共用同一转速基准不互相干扰；

硬件自诊断

探头短路、断线、信号幅值过低、模块供电异常实时告警，故障信号上传System 1软件生成SOE事件。
