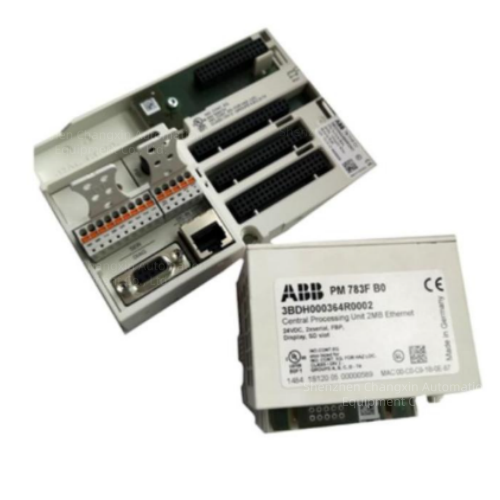

ABB PM783F

一、基础定位&订货号

所属系统：ABB Freelance AC 800F中小型过程DCS控制器（区别AC800M）

完整物料号：3BDH000364R0001/3BDH000364R0002/3BDH000364R0005（后缀为硬件版本）

产品线：Freelance紧凑型CPU，中小型化工、水处理、供热、造纸主力控制器

生命周期：原厂仍在产（Active），未停产，备件流通充足

型号后缀F=Freelance平台，不支持AC800M 800xA系统（和PM645A、PM86X系列不通用）

二、核心硬件参数

处理器：PowerQUICC 32位，96MHz主频

内存：总10MB，2MB锂电池备份RAM（断电保存程序/参数）

运算速度：1000条布尔逻辑仅0.71ms，循环扫描最低2ms

任务调度：8个优先级循环任务+1个自由PLC任务，支持批量+连续过程控制

I/O容量：单机最大300点IO，本地直插8块I/O模块，可扩展Profibus远程IO

供电功耗：DC24V，整机功耗10W，背板机架式安装

环境规格

工作温度：0℃~+60℃；存储-20~+75℃

防护IP20，ISA G3防腐，海拔≤2000m，抗振动1g

面板：小型液晶显示屏，直接查看CPU状态、故障代码、任务负载

三、板载通信接口

1×RJ45 10/100M以太网

连接操作员站、工程师站、多CPU组网

支持Freelance系统协议、Modbus TCP

2路RS232串口

COM1：通用Modbus RTU/ASCII，对接仪表、变频器

COM2：专用服务调试口，程序下载、诊断

背板CAN总线：连接本地机架I/O模块

可扩展Profibus DP主站模块，支持HART、FF现场总线
