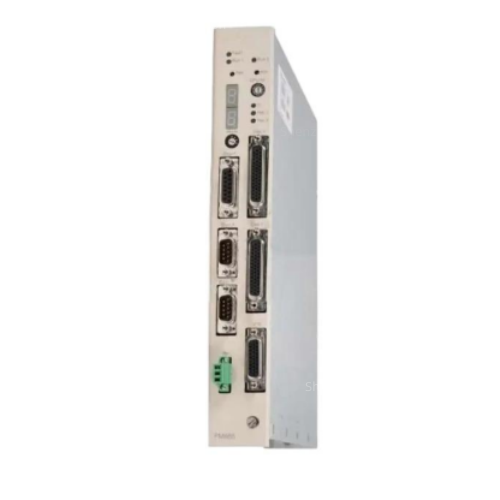

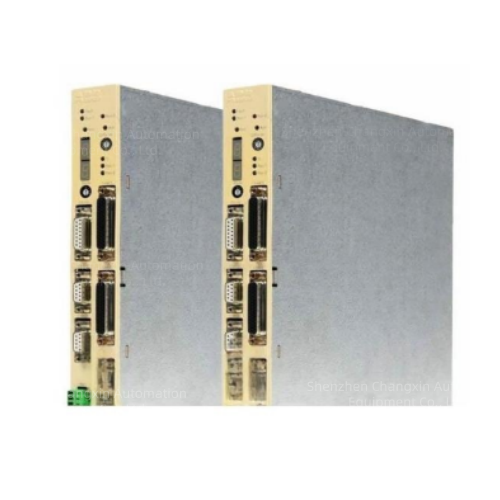

ABB PM645A

一、产品定位

属于ABB Advant Controller 160老款DCS主CPU处理器模块，适配800xA系统老旧站，是Profibus DP主站控制器，用于流程工业实时控制、现场I/O协调、上位数据交互。

原厂已停产退市，市场仅全新备件、拆机二手现货流通，多用于电厂、化工、冶金老系统替换维修。

二、核心硬件参数

型号编码：PM645A/3BSE010536R1

处理器：PowerPC架构工业处理器

内存：1GB RAM+512MB Flash

供电：DC24V，整机功耗约5W

接口

双路千兆以太网（10/100/1000M）

Profibus DP主站接口

RS232调试服务串口

扩展能力：最多挂载64块本地/远程I/O模块

物理尺寸：252×273×40 mm，重量1.75kg

环境规格：工作温度-40℃~+70℃，IP20防护，DIN机架插卡式安装

认证：CE、UL、CSA工业认证

三、通信协议

Profibus DP（主站，对接远程I/O、变频器、仪表）

Modbus TCP/RTU

ABB 800xA Control Network控制网

支持第三方仪表、传动设备组网

四、主要功能

执行IEC 61131-3标准控制程序（梯形图、结构化文本等）

Profibus总线管理，分布式IO高速扫描

过程数据采集、回路PID调节、联锁逻辑运算

系统故障自诊断、状态指示灯报错

对接ABB 800xA上位监控系统，上传工艺数据
