一、产品定位

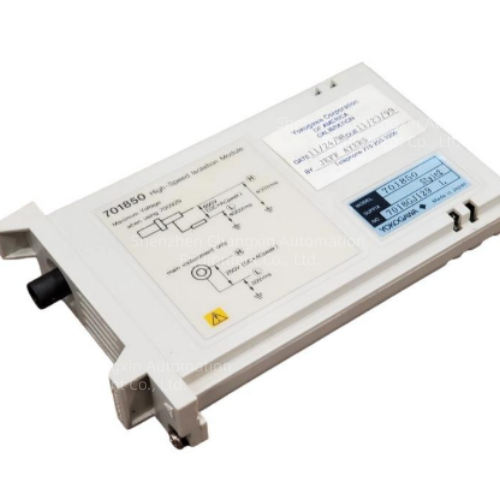

横河工业高速波形采集板卡，机架插卡式模块化示波器，适配横河大型综合测试/透平监控机架系统，用于工业高速瞬态波形捕捉，多用于电厂汽轮机、燃气轮机伺服回路、变频器IGBT、LVDT阀位、转速脉冲故障录波，替代独立台式示波器集成进控制柜，长期在线监测动态信号。
二、核心硬件规格
模拟输入通道：2路独立模拟通道
带宽：100MHz
采样速率：单通道500MS/s，双通道同步最高1GS/s
垂直分辨率：12bit高精度ADC
存储深度：每通道1M点波形缓存，可长时间记录故障波形
输入参数
最大输入电压：±50V
输入阻抗：1MΩ±1%
通道间电气隔离，抗励磁、变频器强电磁干扰
触发模式：边沿触发、脉宽触发、斜率触发、视频触发，精准捕捉跳机、振荡瞬时波形
三、电气与结构参数
供电：背板24VDC总线供电
尺寸：140×50×120mm，重量0.55kg
工作温度：-20℃~+70℃，工业宽温、三防涂层
存储温度：-40℃~+85℃
