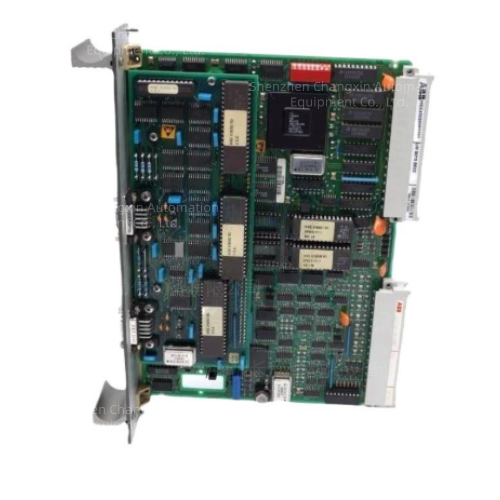

ABB UM B015 BE02 HIEE400995R0002 控制模块1

ABB UM B015 BE02（物料号HIEE400995R0002）励磁系统通用控制模块

一、型号基础档案

完整型号：UM B015 BE02（简写UMB015 BE02）

原厂唯一备件编码：HIEE400995R0002

产品定位：ABB UNITROL系列静态励磁系统多功能综合控制板，同步发电机AVR自动调压、逻辑联锁、信号预处理核心板卡，电厂汽轮/水轮发电机励磁柜标配备件

适配系统

UNITROL 5000/UNITROL 6000大型发电机组静态励磁调节器，可与COB主控板、MUB测量板、CIN脉冲接口板同机架配套使用

产地：瑞士ABB电力自动化

供货状态：原厂停产，全新原装库存、拆机全检校验件流通，行业通用质保12个月

物理规格

外形：标准欧式机架插卡，尺寸240×145×28mm

净重：0.6kg

安装：机柜背板金手指直插，禁止热插拔，更换前整机断电放电

PCB工艺：全板三防防潮涂层，适应电厂多粉尘、强电磁控制柜环境

二、核心电气硬件参数

供电规格：DC24V（18~30V宽压），整机功耗≤10W，内置反接、过流、过热自锁保护

信号通道配置

多路模拟调理通道：发电机PT机端电压、CT励磁电流、无功功率采样缓冲

16路光电隔离数字DI：灭磁开关、冷却风机、柜门联锁、系统故障接点采集

8路继电器DO：励磁投切、故障跳闸、远方告警输出

通信接口

RS485 Modbus RTU：对接励磁主控COB板、后台监控系统

并行背板总线：与MUB测量单元双向交互采样数据

隔离性能：现场强弱电通道1500VAC光电隔离，抵御高压整流侧开关电磁干扰

工作温区：-20℃~+60℃；存储-40℃~+85℃，无凝露工况

状态指示：电源、运行、总线通讯、故障4组独立LED，快速定位硬件异常
