ALSTOM ESVI1 L54E1100BB

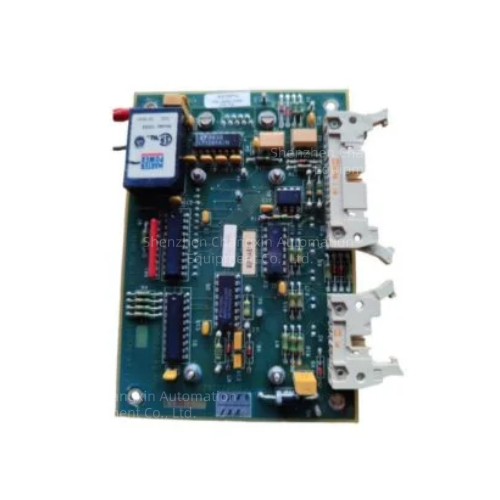

ALSTOM ESVI1 L54E1100BB逻辑模拟I/O板卡

一、基础物料信息

完整型号：ESVI1，物料编号L54E1100BB

品牌：阿尔斯通ALSTOM（轨道交通信号专用工控板）

产品类型：Logic Analog I/O Card逻辑模拟量输入输出板

应用场景：铁路信号联锁、列车控制、轨道调度安全控制系统

安装方式：机柜标准欧式插槽插拔式背板安装，支持热插拔维护

物理参数

尺寸：245×177×50mm

净重：0.38kg

PCB全板三防涂层，耐受轨道机房粉尘、震动、电磁干扰

二、硬件电气规格

1.模拟采集通道

8路高精度隔离模拟输入AI

信号量程：±10VDC电压/±20mA电流

采样精度：16位ADC模数转换

单通道独立光耦隔离，耐压1500V AC，抵御轨道牵引高压干扰

2.数字逻辑回路

集成数字逻辑运算电路，自带硬件比较器、防抖滤波，无需依赖上层CPU即可完成阈值判别、故障联锁输出；搭配背板总线实现开关量状态交互。

3.供电与总线

供电：机架背板DC24V控制电源

内部专用并行背板总线：与信号系统主控CPU双向交互模拟量、故障、联锁指令

面板多路LED状态指示灯：电源运行、总线通讯、通道故障告警

4.保护设计

通道防短路、过压、反接硬件自锁；单通道故障闭锁，不影响整板其余通道正常工作。
