F7126 HIMA

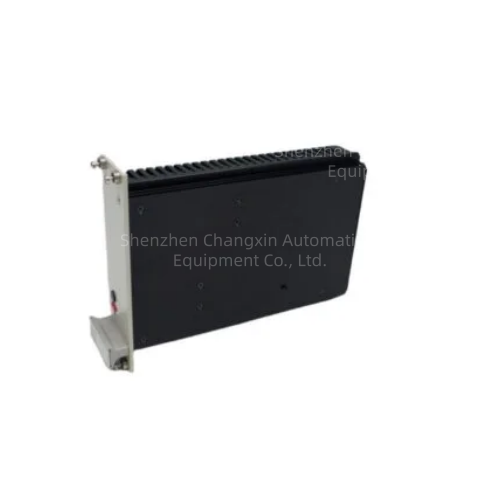

HIMA F7126安全级DC/DC电源模块

一、基础物料信息

型号：F7126

品牌：HIMA（德国黑马，安全仪表SIS专业厂商）

系列：F7系列机架式安全电源

产品类型：故障安全型DC/DC转换供电模块

适配系统：HIMA HIMax/HIMatrix安全PLC/SIS系统，为机架CPU、DI/DO、通讯卡提供核心5V系统电源

安全认证：IEC 61508 SIL3，满足石油、化工、电厂紧急停车系统高安全等级要求

安装：19英寸标准机架8TE宽度插拔式，支持热插拔在线更换

二、核心电气技术参数

输入侧

输入电压：DC24V，允许波动-15%~+20%（18~36VDC）

内置初级6.3A慢断保险丝

输入、输出电气隔离，抑制现场高压干扰

输出侧（核心指标）

输出电压：5VDC（0~0.5V连续可调），出厂校准5.4V

额定输出电流：10A，限流保护阈值13A

过压保护：输出＞6.5V自动锁存停机

转换效率：≥77%，自然风冷无风扇

纹波噪声：符合VDE B级工业电磁兼容标准

环境与物理

工作温度：-20℃~+60℃；存储-40℃~+85℃

湿度：5%~95%RH无凝露，PCB全板三防涂层

重量：约0.6kg

防护：IP54面板防护

三、面板标识与状态指示

ΔU₁调节电位器：微调5V输出电压

红色故障指示灯：过压、过载、短路、输入失电时常亮告警

绿色运行指示灯：电源正常输出点亮

端子接口：24V输入正极/负极接线端子
