伍德沃德 9907-827

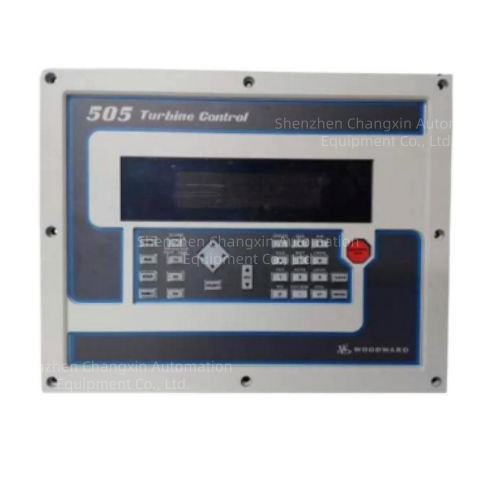

伍德沃德9907‑827（505数字式汽轮机调速器）

9907‑827是伍德沃德（Woodward）505系列数字调速器，用于单阀汽轮机/小型蒸汽轮机的转速与负荷精确控制，带内置LCD与按键，可独立运行或并网带负荷。

一、型号定位

9907‑827=505调速器整机（带显示面板+CPU+I/O端子）

常被误标为：2301A/2301D，但实际属于505平台

核心用途：单抽/纯凝汽轮机、小型蒸汽轮机、燃气轮机/柴油机转速+负荷控制

一句话：505（9907‑827）=小汽轮机“专用大脑”，管转速、负荷、压力保护。

二、核心功能

转速控制（主功能）

范围：0–5000 RPM，稳态精度±0.25%

模式：等时（Isochronous）/下垂（Droop）/基荷（Base‑Load）

负荷分配与并网

可与9907‑838（LSM负载共享模块）配合，实现多机并联有功均分

过程控制（蒸汽压力）

单抽汽/纯凝机组专用算法，抽汽压力调节

I/O与通信

模拟量：4–20mA/0–5V输入（转速/负荷设定）、4–20mA输出（执行器）

数字量：8路可编程DI、多路DO（启停、升速/降速、报警）

通信：RS‑232、以太网（Modbus），可连DCS/PLC

自诊断与保护

超速、低真空、排汽温度高、振动等报警/跳闸

历史故障记录、实时PID曲线、参数追溯

三、技术参数（精简）

型号：9907‑827（505 Digital Governor）

供电：18–32 VDC（典型24VDC），功耗约20W

执行器驱动：0–200mA或0–400mA（可选）

工作温度：‑40℃~+70℃

尺寸：482.6×311×143 mm（19英寸面板安装）

重量：4.13 kg

认证：CE、UL
