ICS Triplex T8480C

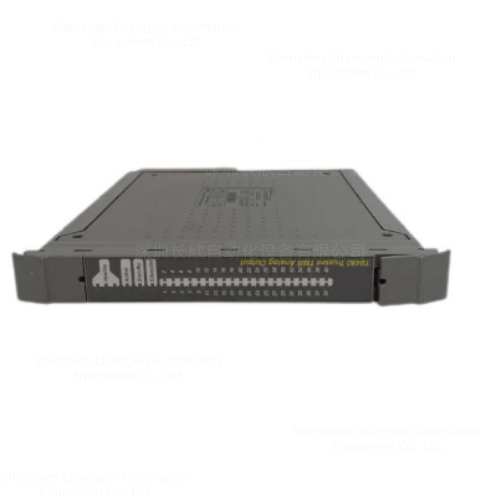

ICS Triplex T8480C（Trusted TMR 16路数字量输入模块）

T8480C是ICS Triplex（现属施耐德Triconex）Trusted T8000系列SIS的16路TMR数字量输入（DI）卡件，用于采集现场干接点/24VDC开关信号，经三重化表决后上送控制器，是SIL3级安全回路的核心输入卡。

一、基础信息

型号：T8480C

品牌：ICS Triplex（Schneider Electric Triconex）

系列：Trusted T8000 TMR（三重模块冗余）SIS

类型：Digital Input Module（数字量输入卡）

通道数：16路独立DI（2组×8路，TMR三重化）

安全等级：SIL3（IEC 61508）、TÜV、CE、UL、ATEX Zone 2

安装：Trusted标准机架（T8100/T8300）

热插拔：支持（在线更换不影响系统）

重量/尺寸：约0.45kg；84×110×40mm

产地：美国

二、核心技术参数

信号类型：24VDC干接点/有源输入（18–32VDC宽电压）

输入电流：≤5mA/通道（ 24VDC）

响应时间：≤10ms（含硬件滤波）

隔离：通道间1500V AC光电隔离

表决机制：2oo3（三取二）TMR冗余表决

电源：24VDC，功耗≤5W

工作温度：-40℃～+70℃

状态指示：每通道LED（绿=正常，红=故障）；模块RUN/FAULT灯

诊断：断线/短路/超压自动诊断，SOE事件记录（1ms分辨率）

三、核心功能

TMR冗余采集

16路通道三重化电路设计，单通道故障不影响整体

2oo3表决逻辑，避免单点故障导致误动作

适配现场急停按钮、限位开关、继电器触点、阀门回讯等

安全诊断与故障容错

每通道断线/短路/反接自动检测并报警

模块级自诊断：电源、通信、表决逻辑故障识别

故障安全设计：故障时输出安全态（默认断开）
