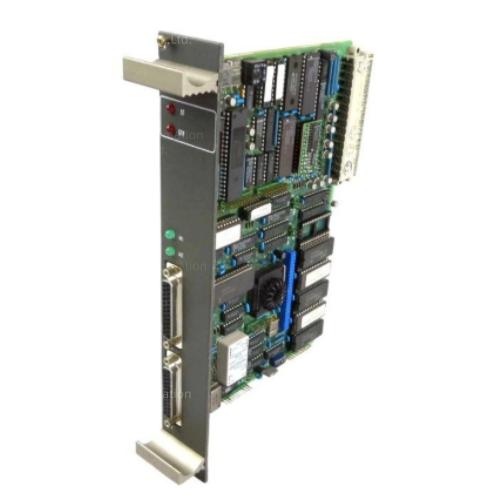

ABB 87TSO11-E

ABB 87TSO11-E｜GJR2368900R2340总线耦合通讯卡（Procontrol P14电力DCS）

一、基础物料

型号：87TSO11-E，原厂订货号：GJR2368900R2340，德国/瑞典原厂，ABB Procontrol P14系列配套串口耦合模块

系统归属：Procontrol P14老款电厂、变电站DCS系统，搭配88VP02E主控CPU成套使用

安装：机架插槽式，占2个槽位，背板总线插接；净重≈0.5kg，尺寸38×267×203mm

供电：DC24V背板取电，功耗约5W，无源总线耦合架构

二、硬件接口

板载通讯口：RS232C/RS422双兼容串口，外置端子接线，波特率300~19200bps可调

背板侧：P14站内系统总线（Station Bus）对接主控、IO板卡，双同轴电缆总线回路

电气隔离：通讯端口耐压1500VDC隔离，适配变电站强电磁工况

三、核心功能

系统对外通讯耦合：P14站内总线↔上位工程师站、调度后台、第三方保护装置数据互通

规约转发：支持IEC60870-5-101、Modbus-RTU、CDT电力远动规约，实现遥信/遥测/遥控报文转换

程序下装：PDDS组态软件通过本卡向下装P14主控逻辑程序、参数配置

故障诊断：板卡指示灯显示总线断线、串口短路、通讯异常，故障码上传88VP02E主控
