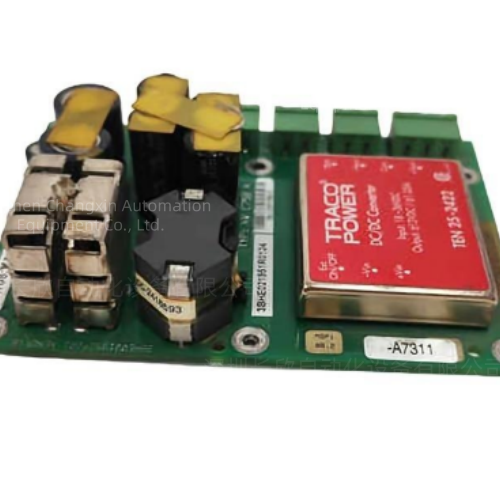

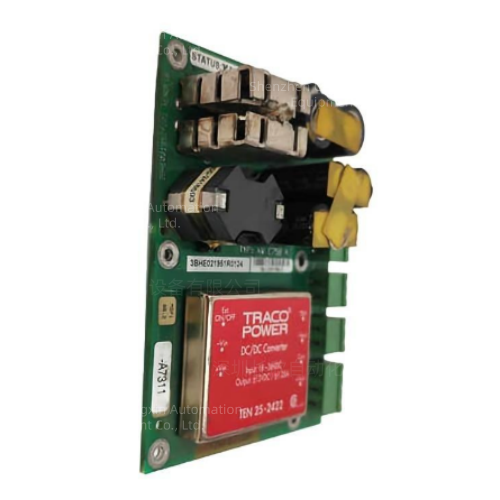

ABB 3BHE02195R0124（全称3BHE021951R0124）
一、基础信息
原厂产地：瑞士ABB原装，隶属UNITROL励磁系统配套电源子板（IPS隔离电源板），同步发电机励磁柜内置板卡
物料别名：KV C758 A124、SG579989013，3BHE系列为ABB励磁原厂备件编码
产品类型：双路隔离开关电源板+信号调理板二合一，励磁功率单元内部供电副板
二、电气参数
输入供电：DC24V（20～28VDC），整机输入功耗约25W
隔离输出：双组隔离稳压输出±15V、+24V，给励磁脉冲板、采样运放、信号回路隔离供电
环境规格：工作温度-20℃～+60℃，存储-40℃～+85℃，IP20机柜内置，CE工业认证
尺寸重量：112×62×32mm，净重≈190g，插拔嵌入式安装在UNITROL励磁功率单元腔体内部
三、核心功能
隔离供电：把机柜24V转为多路隔离低压，隔离强弱电，规避励磁主回路高压干扰损坏控制回路
模拟信号调理：励磁CT/PT电压、电流采样信号缓冲、滤波、隔离变送，送至主控板UNITROL控制器
故障监测：板载过压/过流/短路自锁保护，电源异常时上报励磁主控，触发系统故障告警、闭锁脉冲输出
