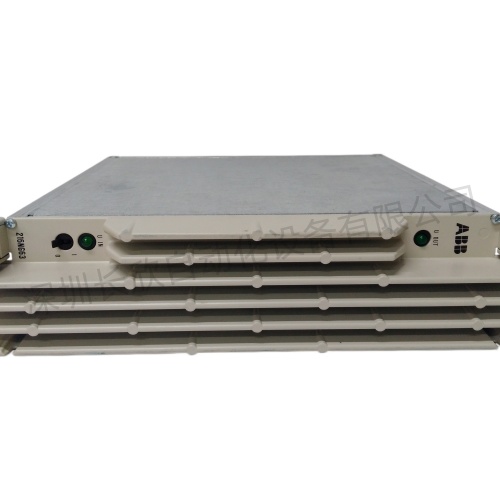

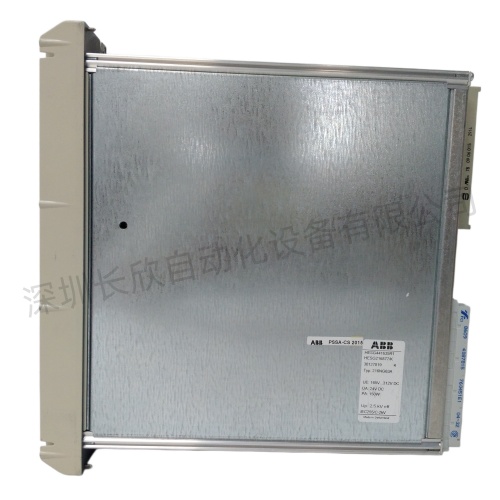

ABB 216NG63A/HESG441635R1（冗余电源模块）
216NG63A（硬件编号HESG441635R1）是ABB AC 800M/Symphony Plus系统的24VDC冗余电源模块，用于控制器与I/O站供电，支持N+1冗余与热插拔。
一、基础信息
型号：216NG63A
硬件编码：HESG441635R1（常简写为HESG44163）
品牌：ABB（日立能源）
类型：工业级冗余电源模块
适配系统：AC 800M（PM864A/PM865A）、Symphony Plus DCS、远程I/O站（CI854A）
配套底座：HESG441635R1（冗余底座）
连接背板：HESG216877K
二、电气规格
输入电压：85–264 VAC（47–63 Hz），支持110/220V自动适配
输出电压：24 VDC±2%
输出电流：10A连续（峰值12A）
额定功率：240W
效率：典型92%（满载）
隔离：输入/输出3kV AC隔离
纹波噪声：<100mV（峰峰值）
保护：过压、过流、短路、过热、反接保护
三、冗余与特性
冗余模式：N+1并联冗余，自动均流，故障无缝切换
热插拔：支持在线更换，无需停机
状态指示：LED（绿=正常，红=故障/过载）
冷却方式：自然对流（-25°C至+70°C）
四、物理与环境
尺寸（宽×高×深）：85×125×115 mm
重量：约1.5 kg
防护等级：IP20
工作温度：-25°C~+70°C
存储温度：-40°C~+85°C
