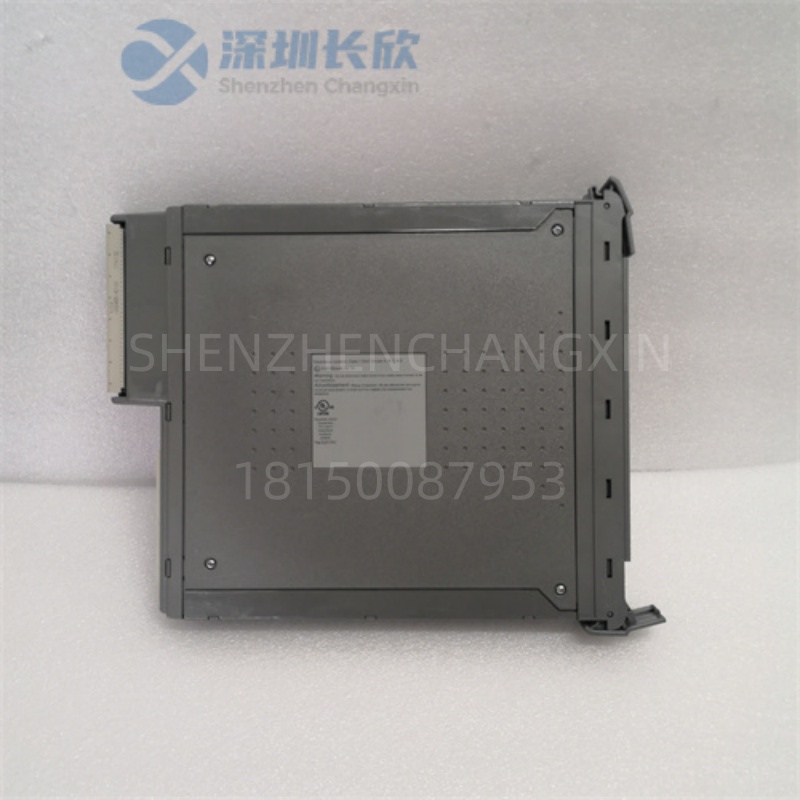

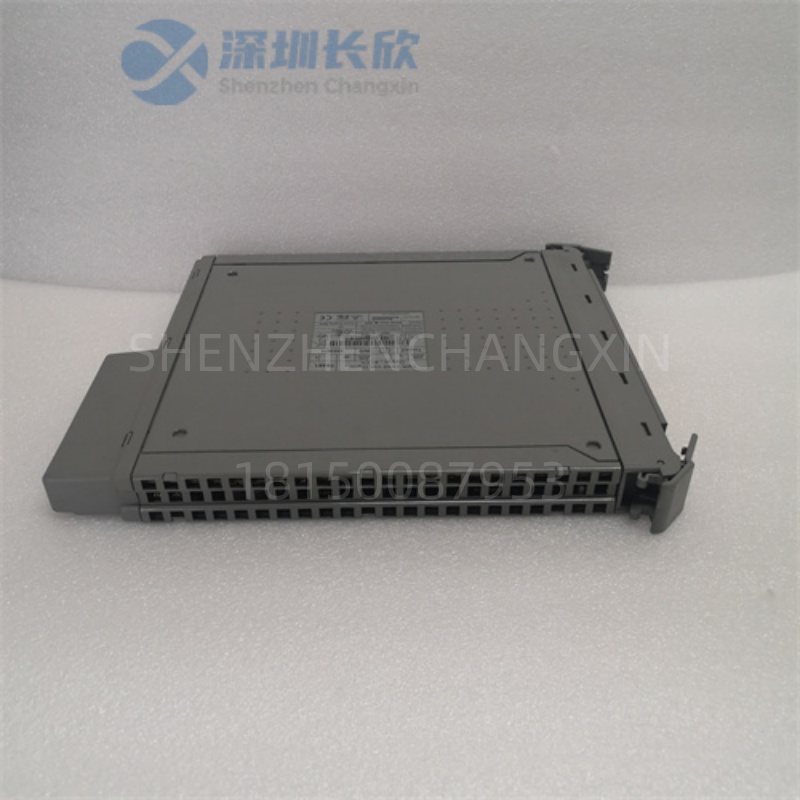

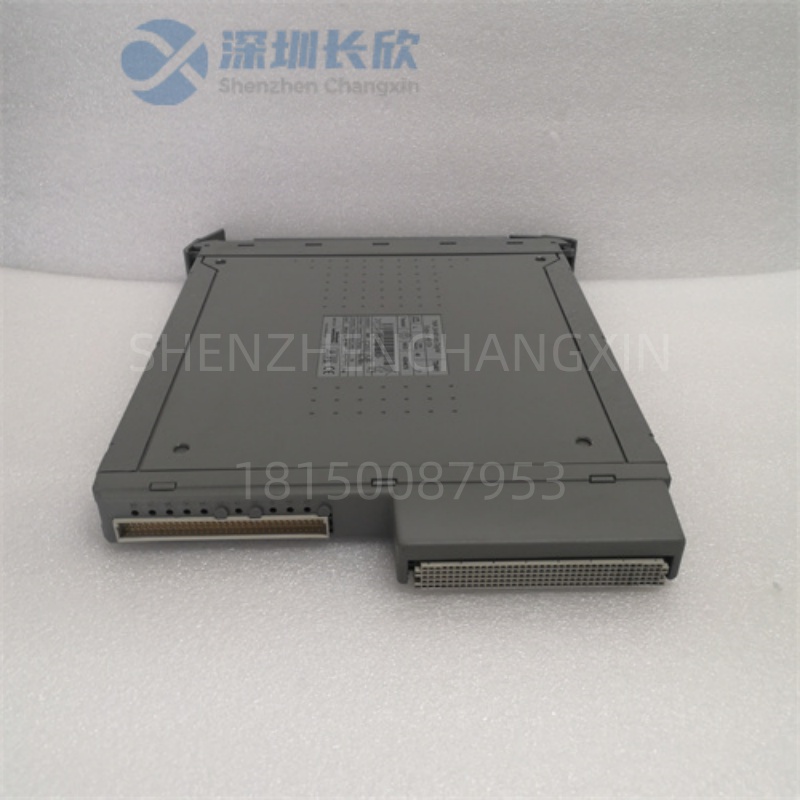

ICS Triplex T8461 产品概述
在安全联锁的最后一环，任何“犹豫”或“错误”都是不可接受的。ICS Triplex T8461 被设计为 “决断的执行者”。它不仅仅是一个开关，更是一个内置了 “三人陪审团” 的智能安全开关。其设计哲学是：宁可因为自身故障而安全地关闭(故障安全)，也绝不允许因为故障而危险地保持开启。
想象一下，主处理器判断需要紧急关闭一个阀门。它会向T8461模块的某个通道发送三个一致的“关闭”指令。模块内部的三套电路各自独立地准备驱动输出。在最终动作前，一个硬件表决器会检查这三个指令。只有至少两个指令一致为“关”，输出继电器才会被励磁（或晶体管导通），从而切断现场电源，关闭阀门。如果其中一套电路坏了，发出错误的“开”指令，表决器会识别出这个“异议票”并将其忽略，系统依然按照多数(两路正确指令)执行安全关闭。同时，模块会报告该通道故障，但安全动作已经完成。这种设计确保了 从指令到动作的整个路径都是容错的。
主要特点和优势
这玩意儿的好处，咱得从“动作准”、“能自检”、“坏不了”和“好维护”四个维度来唠。
首先，确保安全联锁动作的绝对可靠性。核心是 TMR架构与故障安全设计。它从根本上消除了输出通道的单点故障，确保安全指令被正确执行。其“故障安全”特性意味着，任何模块本身的故障（断电、损坏）都会导致输出切换到安全状态，驱动现场设备停车，这符合安全仪表系统的最基本原则。
其次，全面的输出回路诊断。这是普通DO模块不具备的高级功能。T8461可以 实时监测输出回路的状态：触点是否真的吸合了?负载回路是否短路了?执行机构的线圈是否烧断了(开路)?这些诊断信息能立即上报，让维护人员在安全功能失效前就发现并处理问题，比如更换一个即将卡涩的电磁阀，实现了预测性维护。
再者，高耐用性与抗浪涌能力。输出继电器或固态开关采用工业级器件，能够承受现场执行机构(特别是感性负载如电磁阀)产生的 反向电动势和浪涌电流。模块内部通常集成保护电路(如续流二极管)，确保长寿命和稳定运行。
最后，支持在线维护与高可用性。热插拔功能允许在系统不停机的情况下更换故障模块。结合其冗余的TMR设计，单个模块的维护完全不影响其他通道和其他模块的正常工作，保障了系统整体的可用性。
The ICS Triplex T8461 is a Triple Modular Redundant (TMR) Digital Output Module for the Tricon Safety Instrumented System. It serves as the critical final element in the safety loop, responsible for reliably executing safety commands—such as closing a valve or stopping a pump—by switching field power.
Its design incorporates three independent output drivers per channel. Commands from the TMR main processor are received by all three drivers. A hardware voter ensures that an output is activated only if at least two of the three commands agree. This prevents a single internal fault from causing a spurious (wrong) action. Furthermore, the module is fail-safe: loss of power or a module fault forces all outputs to their de-energized (safe) state. Coupled with comprehensive diagnostics that monitor the health of each output circuit, the T8461 provides the utmost confidence that when a safety action is demanded, it will be carried out correctly and reliably.
应用领域
ICS Triplex T8461 是执行关键安全切断和启动功能的首选输出模块。
石油化工：紧急切断阀（ESDV）、关断阀（SDV） 的驱动，消防泵的启停，泄压阀的控制。
油气生产：井口安全阀（SSV）、管线紧急截断阀的驱动，放空系统的激活。
火气系统（F&G）：声光报警器、气体泄漏报警喇叭、消防系统启动信号的输出。
电力行业：燃料切断阀、汽轮机危急遮断系统执行机构的驱动。
典型安全输出回路：
安全逻辑：Tricon主处理器根据输入信号(如来自T9432的超压信号)解算，发出“关阀”指令。
指令表决：指令以三重化形式发送至 T8461模块 的对应通道，内部三套电路表决。
安全执行：表决通过后，模块输出继电器动作，切断现场 24VDC电源。
现场动作：电源切断导致电磁阀失电，气动执行机构在弹簧作用下驱动阀门关闭。
反馈诊断：模块同时监测输出回路电流，确认动作完成，并反馈状态给处理器。
选型指南 / 购买建议
老铁，选安全输出模块，负载匹配和回路设计是重中之重。
第一，明确输出类型与负载特性。首先确定现场执行机构是 直流（DC）还是交流（AC），是 感性负载（如电磁阀、继电器线圈）还是阻性负载（如报警灯）。根据负载的 电压、电流和浪涌电流 来选择合适的T8461型号(继电器型或晶体管型)。绝对不允许超载使用。
第二，确认系统兼容性与安全要求。确认模块与您的 Tricon机架、背板及主处理器 兼容。同时，根据安全回路图，明确每个输出通道要求的 故障安全状态(通常为失电安全)，并确保现场执行机构的设计与之匹配(如电磁阀应为“失电关”型)。
第三，规划外部供电与保护。输出回路需要独立的、可靠的 现场电源。必须为该电源配置 合适的保险丝或断路器。对于感性负载，必须在负载两端 并联续流二极管或RC吸收回路(具体根据模块手册)，以保护模块输出触点。
第四，重视诊断功能的应用。充分利用T8461的 回路诊断功能。在TriStation软件中配置好诊断报警，并将其集成到上位监控系统，建立基于状态的维护策略。采购时，确保获得完整的配置手册。
常见问题解答 (FAQ)
问：T8461模块故障时，输出会处于什么状态?
答：会强制进入预设的“故障安全”状态。对于大多数安全应用配置，这个状态就是 “输出断开”（De-energized）。这意味着模块失电、严重故障或从机架拔出时，输出触点会断开，切断现场设备的电源，使其进入安全位置(如阀门关闭)。这是安全设计的基本要求。
问：如何知道输出命令已成功驱动了现场设备?
答：通过 输出反馈诊断 功能。T8461模块可以监测输出回路中是否有电流流过。当处理器发出“开”指令且输出触点闭合后，模块会检查回路电流。如果检测到正常的工作电流，则认为动作成功;如果检测到 开路（无电流）或短路（电流过大），则会立即产生一个诊断报警，提示“输出故障”，即使逻辑指令已经发出。
问：一个输出通道可以并联驱动多个设备吗?
答：不推荐，通常禁止。 每个输出通道的驱动能力是有限的，并联驱动多个设备容易导致 过载，损坏模块。更重要的是，这会破坏 回路诊断功能。如果一个设备故障开路，模块可能因为其他设备正常而检测不到，失去了诊断意义。每个关键安全执行设备应独立占用一个通道。
问：现场电磁阀动作时，为什么有时会在模块处看到电火花或导致模块复位?
答：这通常是由于 感性负载产生的反向电动势（电压尖峰） 没有妥善处理。电磁阀线圈断电时会产生很高的反向电压。如果未在负载两端 并联续流二极管（对于直流）或RC缓冲电路，这个尖峰可能击穿模块的输出晶体管或导致背板电源波动。必须严格按照模块手册的要求为感性负载加装保护元件。
客户案例分享
亚洲某大型炼油厂的催化裂化装置，其反应器高温联锁系统需要控制多个大型紧急切断阀。这些阀门原先由常规DO卡驱动，曾因卡件输出触点粘连导致一次阀门误关，造成装置波动。
改造后，所有关键切断阀改由 ICS Triplex T8461 模块驱动。系统投运三年后，在一次全厂停电演练中，主UPS切换瞬间造成控制系统电压短暂扰动。监控画面显示，所有由T8461控制的阀门瞬间全部安全关闭，而常规DO卡控制的非关键阀门则状态混乱。事后检查，T8461模块因电压扰动进入故障安全状态，正确执行了关阀指令，保护了反应器。更值得一提的是，日常巡检中，系统曾提前一周报警某个通道“输出回路电阻偏高”，经检查是阀门电磁阀线圈早期老化，在故障前得到了更换。
装置主管评价：“T8461让我们睡得更安稳。它不光是在‘做事’，更是在‘聪明地、负责任地做事’。它知道自己什么时候该动，更知道自己‘病了’或‘没电了’的时候该怎么办——那就是毫不犹豫地执行安全动作。这种确定性，在关键时刻就是装置和人员的生命线。”
相关产品
Tricon主处理器：如 9802.是输出指令的来源。
Tricon数字量输入模块：如 T8461 的对应输入，用于监测阀门限位开关等反馈信号。
Tricon模拟量输入模块：如 T9432.提供触发输出动作的过程变量信号。
现场执行机构：电磁阀、报警器、电机启动器 等，是T8461的负载。
外部保护元件：续流二极管、RC缓冲器、保险丝，用于保护输出模块。
现场供电电源：为输出回路提供 24VDC或120VAC 的隔离电源。
TriStation 1131 工程软件：用于组态输出逻辑、诊断参数和表决方式。
安装与维护
安装要点：输出回路的安装，安全与保护并重。
负载匹配与保护：严格核算负载电流，确保在模块额定容量内。为每个输出回路配置 独立保险丝。对于直流感性负载，必须在负载两端并联续流二极管(阴极接电源正极)。
电源隔离：输出回路的现场电源 必须与控制系统的逻辑电源隔离，防止现场侧干扰或故障影响控制系统核心。
规范接线：使用合适的线径，接线牢固。动力电缆(输出回路)与信号电缆 分开敷设，避免干扰。
清晰标识：每个输出通道的接线端子都应有 清晰的标签，标明驱动的设备名称和位号。
维护建议：以诊断报警驱动和定期功能测试为核心。
响应诊断报警：高度重视T8461产生的任何诊断报警(开路、短路、反馈错误)。这些报警意味着安全输出回路存在隐患，必须立即排查。
定期功能测试：结合安全仪表系统的 定期验证测试（Proof Test），对每个由T8461驱动的安全功能进行 完整的测试，包括从逻辑触发到现场设备动作的全流程，并确认诊断系统工作正常。
检查保护元件：定期检查 续流二极管、保险丝 等保护元件是否完好。
备件测试：储备的T8461备件应在测试机架上进行 带负载的通断测试，验证其驱动和诊断功能。
产品保障
当安全逻辑做出“切断”的决策时，执行这个决策的物理开关必须百分之百可靠。我们 深圳长欣 深刻理解，ICS Triplex T8461 作为安全回路的“终极闸刀”，其每一次闭合与断开，都直接关系到能否将危险状态物理隔离，其可靠性就是安全防线的最后一道实体屏障。
因此，我们郑重承诺：我们所提供的每一件ICS Triplex产品，均为 罗克韦尔自动化原装正品，确保其内部的TMR表决电路、工业级输出元件和全面的诊断功能，与全球顶级高危险场合所应用的完全一致。我们杜绝任何可能引入触点粘连、驱动无力或诊断失效风险的仿冒品，保障您安全执行动作的绝对可信。
我们致力于成为您构建高完整性安全系统的坚实伙伴。我们不仅提供正品硬件，更能基于对安全最终元件的深刻理解，为您提供相关的选型咨询和可靠的供应链支持。我们深知，在安全领域，最后一个环节的失败意味着全盘皆输。选择我们，您选择的不仅是一个供应商，更是一个致力于以最高标准的产品和严谨专业的态度，为您捍卫安全系统最终执行力的可靠盟友。更多关于工控产品与解决方案的信息，欢迎访问我们的平台 www.cnplcdcs.com。
