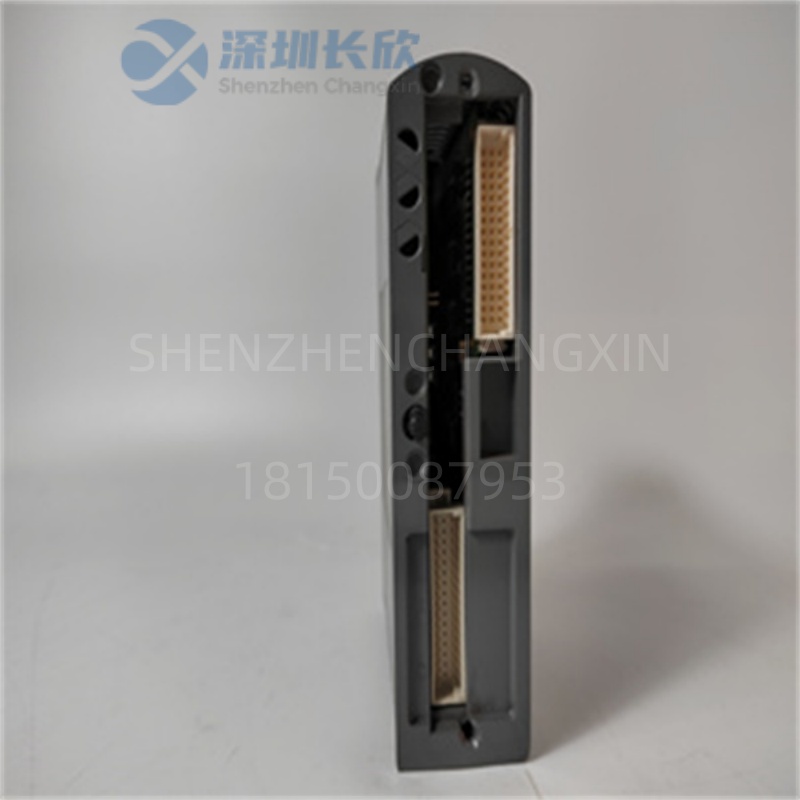

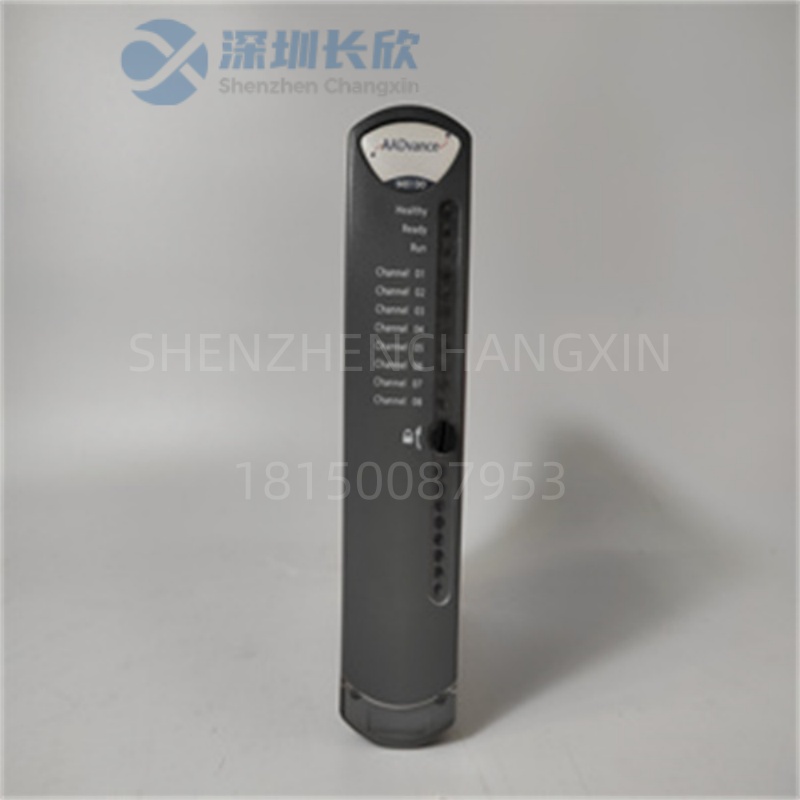

ICS Triplex T9451 产品概述
在安全至上的工业环境中，信息透明与决策支持同样至关重要。ICS Triplex T9451 正是为此而生的 “安全数据出口”。它不是一个简单的网卡，而是一个 专为安全系统设计的高可靠性通信网关。
您可以将其想象成Tricon系统这个“安全堡垒”的 “对外大使馆”。堡垒内部(Tricon背板)运行着三重化的、高度机密的安全逻辑和数据。外部世界(工厂网络)使用通用的“语言”(如Modbus TCP)请求了解堡垒的状态或传递非关键指令。T9451模块 就驻守在堡垒的边界，它精通内外两种“语言”。它的职责是：1. 安全接收：从内部三重化总线获取已经过表决的、一致的安全数据。2. 协议转换：将这些数据按照外部网络能理解的Modbus TCP协议格式进行封装。3. 可靠发送：通过以太网端口将数据安全地发送给DCS操作员站、历史记录系统或资产管理系统。同时，它严格过滤外部请求，确保任何来自网络的异常流量或错误指令都不会干扰内部安全核心的运行。对于工厂管理者而言，T9451 的价值在于 “既打通了信息流，又守住了安全门”，使得安全状态可视化、可记录、可分析，从而支持更高级别的安全管理和运营决策。
主要特点和优势
这玩意儿的好处，咱得从“数据打通”、“安全隔离”、“配置灵活”和“稳定可靠”四个维度来唠。
首先，实现关键安全信息的无缝集成。它打破了安全系统的信息壁垒，将紧急停车（ESD）状态、火气（F&G）报警、关键设备联锁信号等至关重要的信息，实时、可靠地传送给全厂监控中心。这使得操作人员和维护工程师能在统一的界面上掌握全局安全态势，极大地提升了应急响应效率和日常管理水平。
其次，维护安全核心的完整性。模块设计遵循防御性原则。它作为单向或受控双向的网关，有效隔离了外部办公网络或过程控制网络可能存在的网络风暴、病毒攻击或非法访问等风险，确保这些威胁无法渗透到执行安全联锁的Tricon核心处理器中，从通信层面保障了SIS的独立性。
再者，灵活强大的配置能力。通过 TriStation 1131 软件，工程师可以直观地定义哪些Tricon变量需要对外发布，并将其映射到具体的Modbus寄存器地址。这种图形化的配置方式非常灵活，可以轻松适应不同DCS或监控系统的数据接口要求。
最后，工业级的通信可靠性。模块采用工业级元器件和设计，能够适应工厂环境的温度、湿度、振动和电磁干扰。其通信连接稳定，支持断线重连，确保关键安全信息传输不中断。LED状态指示灯和软件诊断功能也让通信状态一目了然，便于快速排查问题。
The ICS Triplex T9451 is a Network Communication Module (NCM) designed for the Tricon Safety Instrumented System (SIS). It serves as a critical, high-integrity gateway that bridges the isolated, triple-modular-redundant (TMR) world of the safety controller with the plant-wide information network.
This module securely extracts voted and validated data from the Tricon's TMR architecture and translates it into standard industrial protocols, most commonly Modbus TCP/IP. This allows vital information—such as ESD status, alarm conditions, and equipment health—to be seamlessly integrated into Distributed Control Systems (DCS), Human-Machine Interfaces (HMI), and plant historians for centralized monitoring and analysis. Crucially, its design ensures that external network disturbances are isolated from the safety-critical control core, maintaining the integrity of the SIL 3 safety functions while enabling operational visibility and intelligence.
应用领域
ICS Triplex T9451 适用于所有部署了Tricon安全系统并需要与上层管理系统进行集成的行业。
石油、天然气与化工：将海上平台、炼油厂、化工厂的 ESD/F&G系统状态 集成到全厂 DCS 和 安全操作中心（SOC） 的大屏幕上，实现集中监控和应急指挥。
电力行业：将 燃气轮机保护系统（TPS） 或 锅炉安全监控系统（FSSS） 的关键报警和跳闸信号发送到电厂 主控室 和 厂级监控信息系统（SIS）。
管线与储运：将 长输管线紧急截断系统（ESD） 的阀位状态和报警信息远传至 调度控制中心。
典型数据流：
数据源：Tricon主处理器(如9802)中的安全逻辑变量。
内部交换：变量通过背板传送至 T9451模块。
协议转换：T9451将变量值填入预定义的Modbus TCP数据帧。
网络传输：通过以太网发送至DCS的OPC服务器或专用接口机。
上层应用：DCS操作站显示，历史数据库记录，产生管理报表。
选型指南 / 购买建议
老铁，选这种通信模块，技术匹配是关键。
第一，确认系统兼容性与代际。T9451模块 需要与您现有的 Tricon机架型号、背板版本和主处理器型号（如9802） 完全兼容。务必核对现有系统的硬件清单和Tricon系统手册，或咨询原厂技术支持。同时，确认其支持的 协议和固件版本 是否与您要连接的外部系统(如特定型号的DCS)匹配。
第二，评估通信需求与数据量。明确需要从Tricon系统读取 多少点数据(如100个数字量状态，50个模拟量值)。评估数据刷新频率要求。虽然T9451处理能力较强，但合理规划数据点可以提高通信效率。同时，规划好网络拓扑，是直接接入DCS网络还是通过独立的安全网络交换机。
第三，规划工程配置与测试。TriStation 1131 软件是配置T9451的必需工具。需要由经过培训的工程师进行 数据映射表 的组态。在系统投运前，必须进行严格的 通信测试，包括链路测试、数据读写测试和故障模拟测试，确保通信准确可靠。
第四，重视网络安全与采购渠道。由于模块连接网络，需遵循工厂的 网络安全策略，必要时配置防火墙规则。模块本身必须通过 正规授权渠道（罗克韦尔自动化或其授权分销商） 采购，确保获得原厂正品、完整的固件和有效的技术文件，避免使用非认证产品引入安全漏洞。
常见问题解答 (FAQ)
问：T9451模块故障，会影响Tricon系统的安全逻辑执行吗?
答：不会直接影响核心安全逻辑的执行。 T9451是一个通信接口模块，Tricon系统的安全逻辑解算和输出由主处理器(如9802)及I/O系统独立完成。如果T9451故障，仅仅是外部系统无法再通过它获取Tricon的数据或发送非关键指令，但安全联锁保护功能完全正常，不会导致误动作或拒动作。系统会报告该模块的故障诊断信息。
问：如何保证通过T9451传输的数据是准确和及时的?
答：通过多重机制保证：1. 数据源可靠：数据来自Tricon内部已经过三重化表决的一致结果。2. 周期刷新：T9451按照在TriStation中设定的扫描周期，主动从背板读取数据并更新发送缓冲区。3. 协议校验：Modbus TCP协议本身带有校验机制。4. 状态监控：外部系统(如DCS)可以监控与T9451的通信连接状态，一旦超时或出错可触发报警。
问：一个Tricon机架中可以安装多个T9451模块吗?
答：通常可以，但有数量限制。 这取决于机架的 槽位数量 和 背板通信带宽。安装多个T9451可以实现连接到不同的网络(例如，一个连DCS网络，一个连独立的安全管理网络)，或者作为冗余通信通道。具体配置需参考Tricon系统的硬件配置指南。
问：外部系统能否通过T9451向Tricon系统写入数据(如复位报警)?
答：可以，但必须受严格管控。 T9451可以配置为支持Modbus的“写”功能。外部系统(如DCS或专用操作员站)可以向特定的Modbus寄存器地址写入值，从而触发Tricon内部的某个变量(如报警确认按钮)。这是非常关键的操作，必须在TriStation软件中精心设计对应的安全逻辑，确保写入操作不会意外触发停车等安全功能，通常需要增加许可、确认或密码保护。
客户案例分享
中东某大型炼油厂的扩建项目中，其核心的催化裂化装置和储罐区安全系统采用了多套Tricon系统。为了在全厂中央控制室实现对所有安全系统的统一监控，项目要求将所有Tricon系统的状态集成到霍尼韦尔Experion DCS中。
集成商在每个Tricon机架中安装了 ICS Triplex T9451 模块，并通过工厂光纤以太网，将所有T9451连接到DCS网络的一个独立VLAN中。在TriStation软件中，为每套系统配置了包含数百个关键状态和报警点的数据映射表。DCS侧通过标准的Modbus TCP驱动读取这些数据，并在统一的HMI画面上动态显示各区域的安全状态、联锁投用情况和实时报警。
工厂仪表主管评价：“T9451模块就像一座座标准的桥梁，让我们轻松地把各个‘安全孤岛’连接到了‘信息大陆’上。现在，操作员在DCS上不仅能控制生产，还能一眼看清全厂的安全脉搏。任何区域的ESD动作或火气报警都会立即在总图上高亮显示，大大提升了我们的安全响应和协同处置能力。这些模块运行非常稳定，通信从未中断。”
相关产品
Tricon主处理器：如 9802.是T9451的数据来源。
Tricon机架与背板：用于安装T9451及其他模块。
工业以太网交换机：用于组建连接T9451与上位系统的 安全、可靠的网络，建议使用管理型工业交换机以支持VLAN等安全功能。
TriStation 1131 工程软件：用于配置T9451数据映射和通信参数。
DCS/SCADA接口：上位系统(如Experion, PCS7. DeltaV)的Modbus TCP通信卡或OPC UA服务器。
同系列其他通信模块：可能支持其他协议(如Profibus, Ethernet/IP)的通信模块。
安装与维护
安装要点：通信系统的安装，稳定与安全并重。
网络规划：为安全通信规划 独立的网络VLAN或物理网段，与办公网、过程控制网进行逻辑隔离。配置交换机的端口安全策略。
规范接线：使用 屏蔽超五类或六类网线，屏蔽层单端接地。网线标签清晰，避免与动力电缆平行敷设。
IP地址管理：为每个T9451模块分配 静态、唯一的IP地址，并记录在案。避免使用DHCP，以防地址变化导致通信中断。
防火墙策略：如果网络间有防火墙，需精确配置 允许的IP地址、端口（如502）和通信方向，实现最小权限访问。
维护建议：以状态监控和预防性检查为主。
定期状态检查：通过TriStation软件或DCS的通信状态画面，定期检查每个T9451模块的通信连接状态、错误计数和负载情况。
网络性能监测：利用网络管理工具，监测与T9451通信链路的延迟、丢包率，及时发现网络层面的潜在问题。
固件与配置备份：定期备份T9451的固件版本信息和TriStation中的通信配置。在更换模块时，确保新模块的固件版本与备份一致，并恢复配置。
备件测试：储备的T9451备件应定期在测试机架上 上电并进行简单的通信回路测试，确保其功能完好。
