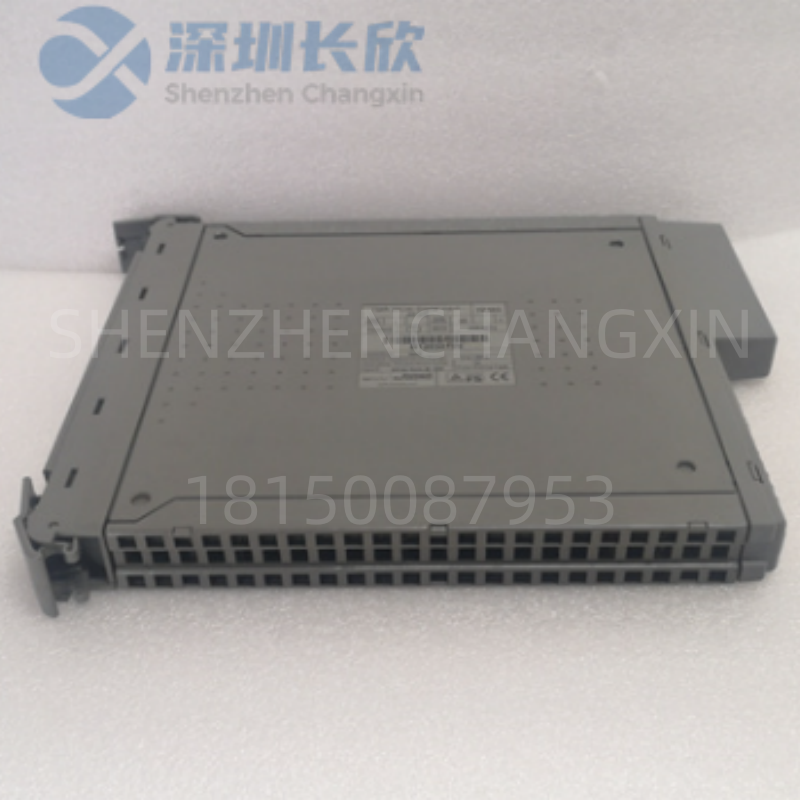

ICS 15166 产品概述
在自动化控制系统中，控制器(大脑)和现场执行器(手脚)之间存在着电压等级和功率能力的鸿沟。ICS 15166 这类继电器模块，就是架设在这道鸿沟上的 “安全可靠的桥梁”。它的核心价值在于 “隔离”与“转换”。
您可以把它看作一个 “智能开关扩展器”。控制器的输出点能力有限(通常是低压、小电流)，直接驱动大功率交流设备极易损坏控制器。15166模块接收控制器微弱的“指令信号”(如24VDC)，通过内部的继电器动作，用其自身强壮的“机械手臂”(继电器触点)去直接操控大功率负载的通断。更重要的是，它实现了 完全的电气隔离，现场侧的电压波动、浪涌、干扰无法通过线路反馈到精贵的控制器，极大地提高了系统的抗干扰能力和可靠性。对于系统集成商和维修电工而言，它的价值在于 标准化、模块化，简化了柜内布线，故障时可以直接更换整个模块，维护效率高。它是构建安全、可靠、易于维护的控制柜的基石型元件。
主要特点和优势
这玩意儿的好处，咱得从“安全隔离”、“驱动有力”、“即插即用”和“维护省心”四个维度来唠。
首先，可靠的电气隔离保护。模块在输入侧和输出侧之间提供了高等级的电气隔离(通常≥1500Vrms)，确保现场负载侧的故障(如短路、过压)不会沿着线路回溯，击穿或干扰PLC、DCS等核心控制器，为整个控制系统提供了至关重要的安全屏障。
其次，强大的负载驱动能力。模块的继电器触点可以直接开关交流220V/2A或直流30V/2A的负载，足以驱动常见的交流接触器线圈、中小型电磁阀、报警灯和蜂鸣器，完美弥补了控制器输出驱动能力的不足。
再者，便捷的安装与接线。采用通用的35mm DIN导轨安装，可以像积木一样与其他断路器、电源、PLC模块并排安装，节省空间。可插拔的接线端子让接线和更换模块变得异常轻松，无需拧动模块上的螺丝。
最后，清晰的状态诊断与高可靠性。每路输入/输出都配有明亮的LED指示灯，运行状态一目了然，极大方便了现场调试和故障排查。工业级的设计确保了其在振动、温差、电磁干扰等恶劣环境下仍能稳定工作，寿命长达数百万次。
The ICS 15166 is a general-purpose relay output module designed to provide electrical isolation and power amplification between low-voltage control systems (like PLCs or DCS) and higher-power field devices.
It acts as a robust interface: receiving a low-voltage DC control signal (e.g., 24VDC) on its input side, and using an internal electromechanical relay to switch a higher-voltage AC or DC load on its output contacts. A key feature is the galvanic isolation it provides, protecting sensitive control electronics from voltage spikes and noise originating in the field. With its DIN-rail mounting, clear status LEDs, and pluggable terminals, the 15166 offers a reliable, easy-to-install, and maintainable solution for safely driving contactors, solenoid valves, indicators, and other loads in industrial automation panels.
应用领域
ICS 15166 适用于几乎所有需要将低压控制信号转换为可驱动现场设备的场合。
工厂自动化生产线：用于控制电机启停接触器、气动/液压电磁阀、传送带驱动器、指示灯和报警器。
过程控制与DCS系统：作为DCS或PLC数字量输出卡的中间继电器层，驱动现场的执行机构。
楼宇自动化：控制风机、水泵的启停、照明回路、电动阀门等。
机械设备配套：内置于包装机、灌装机、数控机床等设备的电控柜中，作为标准的接口模块。
典型接线示例：
控制侧：PLC输出点(24VDC+) -> 模块输入端子(+)。
模块侧：模块公共端(COM)接负载电源(如220VAC L)，常开触点(NO)接负载(如接触器线圈A1)。
负载侧：接触器线圈A2接回电源N。当PLC输出时，模块内部继电器吸合，触点接通，接触器得电吸合。
选型指南 / 购买建议
老铁，选这种继电器模块，主要看“负载”、“电压”和“路数”，三步搞定。
第一，确认负载类型与电流。这是选型的核心。您要驱动的是什么设备?是交流接触器的线圈（感性负载） 还是加热管（阻性负载）?查看设备铭牌或手册，确认其工作电压（如220VAC）和吸合/运行电流（如<1A）。确保模块的触点容量(如2A@250VAC)大于负载电流，并留有一定余量(建议1.5-2倍)，特别是对于感性负载(如接触器、电磁阀)，启动瞬间电流较大。
第二，匹配控制信号与电源。确认您的控制器(PLC)输出信号类型，通常是24VDC晶体管输出（NPN或PNP），选择与之匹配的模块输入类型。同时，确认给模块自身供电的电源是24VDC还是220VAC，选择对应电源规格的模块型号。
第三，确定所需通道数量。根据您需要控制的设备数量，选择单路、双路、四路或八路的模块。多路模块更节省安装空间和成本。考虑未来可能的扩展，可以适当预留一些通道。
第四，考虑特殊需求。是否需要常开（NO）/常闭（NC） 触点可选?是否需要带浪涌吸收电路(对于驱动感性负载很重要)?模块的响应速度是否满足要求(对于高速脉冲输出不适用)?
常见问题解答 (FAQ)
问：驱动一个AC220V、1.5A的交流接触器，这个模块能用吗?
答：通常可以，但需谨慎核对。 模块标称容量若是2A@250VAC，驱动1.5A的接触器在理论上是足够的。但必须注意：接触器线圈是感性负载，断开时会产生很高的反向感应电动势(电压尖峰)。为确保模块寿命和系统稳定，强烈建议在接触器线圈两端并联一个RC吸收回路或压敏电阻，以吸收浪涌电压。这是保护继电器触点的标准做法。
问：模块的输入指示灯亮，但输出不动作，可能是什么原因?
答：可能原因有：1. 模块供电异常：检查模块自身的电源(如24VDC)是否正常接入。2. 输出负载短路或过载：检查负载线路是否有短路，负载电流是否远超模块额定值，导致内部保护或触点损坏。3. 输出触点损坏：长期过载或频繁切换可能导致触点烧蚀粘连或开路。用万用表在断电状态下测量输出触点通断状态。4. 接线错误：检查输出回路接线是否正确、牢固。
问：继电器输出和晶体管输出模块有什么区别?
答：继电器输出模块（如15166）：优点是可交直流两用、隔离电压高、驱动电流大、价格便宜。缺点是有机械寿命（通常几百万次）、响应速度慢（ms级）、有触点抖动。晶体管输出模块：优点是开关速度快（μs级）、无触点、寿命极长、适合高频脉冲输出（如控制步进/伺服）。缺点是只能驱动直流负载，负载能力较小，价格通常更高，且需要外部续流二极管保护。选择：对于通断频率不高(如秒/分钟级)的普通设备启停，选继电器;对于需要高速、高频开关的场合(如PWM控制)，选晶体管。
问：多个继电器模块安装在一起，需要注意什么?
答：主要注意散热和干扰。1. 散热：模块之间及上下方应留出适当间隙(如1-2cm)，确保空气流通，防止过热。2. 布线：控制信号线（输入）和动力线（输出）应分开走线，最好使用线槽隔离，避免平行长距离走线，以减少电磁干扰。3. 接地：确保模块和柜体良好接地。
客户案例分享
华北某汽车零部件冲压生产线进行自动化改造，需要将原有的手动按钮控制升级为PLC控制。PLC的24VDC输出点需要驱动十几台大型冲压机的220VAC主接触器。
项目工程师选择了多块 ICS 15166（四路输出型） 继电器模块，安装在新增的PLC控制柜内。每块模块的输入接PLC的四个输出点，输出直接驱动四个接触器线圈。所有模块统一由24VDC开关电源供电。
项目负责人反馈：“改造非常顺利。这些继电器模块就像标准的‘转换插座’，把PLC的弱电信号安全地转换成了能驱动强电设备的信号。LED灯指示很清楚，哪台设备启动了一目了然。接线端子可以拔下来接好线再插回去，省了不少功夫。运行半年多来，没出过任何问题，维护也很方便。”
相关产品
PLC/DCS系统：如西门子S7-1200/1500、罗克韦尔ControlLogix/CompactLogix、三菱FX/Q系列等，是控制信号的来源。
开关电源：为PLC和继电器模块提供稳定的 24VDC 工作电源。
保护组件：熔断器、小型断路器（MCB），用于输出回路的短路和过载保护。
浪涌吸收器：RC吸收电路 或 压敏电阻（MOV），用于保护继电器触点，延长寿命。
信号隔离器/转换器：用于模拟量信号的隔离与转换。
同系列其他模块：如固态继电器（SSR）输出模块、数字量输入模块等。
安装与维护
安装要点：核心是“规划布局、规范接线、做好防护”。
布局规划：在DIN导轨上合理布局，将电源模块、PLC、继电器模块、端子排分区放置，中间留出接线和散热空间。
规范接线：使用合适的线径(通常输入侧0.5-1.0mm²，输出侧1.0-1.5mm²)。输入/输出线、动力线/信号线分开捆扎，避免交叉干扰。为每根线套上清晰的线号管。
防护措施：为驱动感性负载的每一路输出，并联RC吸收回路或压敏电阻。在输出回路中串入小型熔断器(如2A)进行过流保护。
维护建议：主要是“定期检查、预防更换”。
定期巡检：定期观察模块LED指示灯状态是否正常。听继电器动作声音是否清脆，有无异常噪音。
测温检查：在设备长时间运行后，可用红外测温枪检查继电器模块外壳温度，异常发热可能预示触点接触不良或负载过重。
预防性更换：对于动作极其频繁(如每小时数千次)的回路，即使未损坏，也应在达到其理论电气寿命(如数百万次)前进行预防性更换。
清洁除尘：在停电情况下，定期用干燥压缩空气清理控制柜和模块表面的灰尘。
