产品简要说明

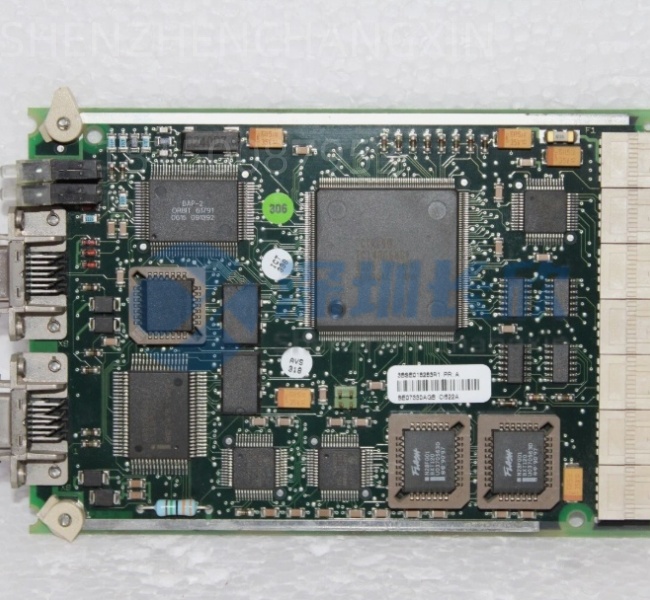

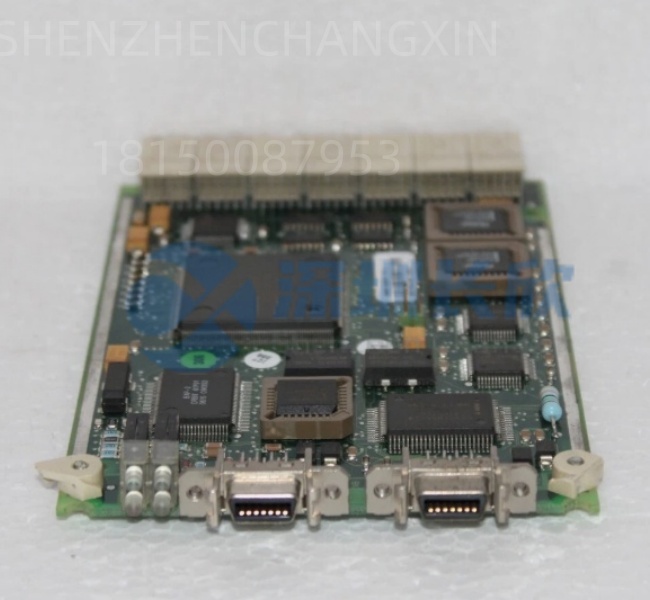

ABB CI522A 3BSE018283R1：这块Profibus DP通信接口模块，那是ABB AC 800M控制系统里的“外交官”!它一头连着控制器，一头打通现场变频器、I/O站、智能仪表，最高12 Mbit/s速率，支持DP-V1高级诊断。工业级设计，宽温宽压，扛得住钢厂高温、电厂震动。搞过程自动化?没它，你的800M就是“孤岛”!
通信协议：Profibus DP / DP-V1
传输速率：9.6 kbit/s 至 12 Mbit/s
工作温度：-25°C 至 +70°C
防护等级：IP20
ABB CI522A 3BSE018283R1 技术规格
产品型号：ABB CI522A 3BSE018283R1
制造商：ABB
产品类型：Profibus DP 通信接口模块(用于AC 800M控制器)
适用平台：ABB AC 800M 系列(PM851. PM856. PM860. PM864. PM865等)
通信协议：Profibus DP 和 DP-V1(支持非循环数据交换)
传输速率：9.6 kbit/s, 19.2 kbit/s, …, 最高 12 Mbit/s(自动或手动配置)
最大从站数量：126 个(标准Profibus限制)
电气接口：9针D-SUB(RS-485)，隔离保护
供电方式：由AC 800M背板供电(无需外接电源)
诊断功能：3个LED(PWR, RUN, COM)实时指示状态
安装方式：DIN导轨或机架安装(兼容AC 800M I/O站)
工作温度：-25°C 至 +70°C
存储温度：-40°C 至 +85°C
防护等级：IP20(仅限控制柜内使用)
认证标准：CE, UL, CSA, ATEX(依配置)
ABB CI522A 3BSE018283R1 产品概述
在ABB的AC 800M世界里，ABB CI522A 3BSE018283R1可不是普通扩展卡——它是整个控制系统伸向现场的“神经末梢”。这模块插在AC 800M CPU旁边的I/O槽里，通过标准Profibus DP总线，把变频器、远程I/O(如CI854+TB854)、阀门定位器、智能电表统统纳入800xA DCS(分布式控制系统)的统一调度之下。ABB CI522A 3BSE018283R1支持完整的DP-V1协议，不仅能读写过程数据，还能做参数上传、故障诊断、设备替换——这才是真正的“透明工厂”。
更关键的是，它和ABB自家的PM864、PM865这些CPU配合得天衣无缝，配置全在Control Builder M里搞定，不用写一行代码。你要是搞电厂脱硫、化工反应釜、或者轧钢线改造，ABB CI522A 3BSE018283R1就是那个让老设备“说新话”的翻译官。别小看这巴掌大的模块，它一上电，整个产线就活了。
主要特点和优势
ABB CI522A 3BSE018283R1最牛的地方，是把“开放”和“可靠”捏在一块儿。Profibus DP虽然是老协议，但在全球存量设备里仍是王者。这模块不光能当主站(Master)指挥全场，还能配成从站(Slave)接入更高层系统——灵活得很。速率从9.6k到12M自适应，哪怕你现场拉了200米电缆，照样稳如老狗。
再说诊断，前面三个LED不是摆设：PWR亮表示背板供电正常，RUN亮说明模块初始化OK，COM闪代表总线有数据流动。一旦某个变频器掉线，Control Builder M里立马弹出具体GSD文件报错，不用拿万用表满车间查——这叫预测性维护(Predictive Maintenance)，省下的都是停机损失。
还有，这模块支持热插拔(Hot Swap)!在冗余AC 800M系统里，换模块不用停机。对连续生产的化工厂来说，这意味着每年多出几十小时有效运行时间。再配上-25°C到+70°C的宽温设计，东北冬天零下二十度的泵房、南方夏天闷热的配电间，它都能扛住。
最后提一句，ABB CI522A 3BSE018283R1出厂就烧好固件，和AC 800M的固件版本严格匹配。你不用担心“刷错版本变砖”，ABB这套生态，玩的就是省心。
The ABB CI522A 3BSE018283R1 Profibus DP communication module delivers robust, high-performance fieldbus integration for ABB’s AC 800M control platform. Supporting full Profibus DP and DP-V1 protocols at speeds up to 12 Mbit/s, it enables seamless connectivity to over 120 field devices—including drives, remote I/O, and smart instruments—while providing advanced diagnostics and parameter access. Designed for harsh industrial environments, it operates reliably from -25°C to +70°C with full electrical isolation and real-time LED status indication. Fully integrated into the 800xA system via Control Builder M, the CI522A eliminates configuration guesswork and ensures deterministic data exchange. For plants requiring continuous operation, its hot-swap capability in redundant systems minimizes downtime. This isn’t just an interface—it’s your gateway to a truly unified automation architecture.
应用领域
ABB CI522A 3BSE018283R1扎根于那些“停一分钟就亏十万”的行业。在火力发电厂，它连着锅炉给水泵变频器、脱硝喷氨阀、风机执行机构，让DCS实时调节燃烧效率;在大型化工装置，ABB CI522A 3BSE018283R1把反应釜温度变送器、安全切断阀、搅拌电机全拉进同一个控制环，实现SIL2级联锁;到了钢铁厂，轧机主传动、卷取机、飞剪的位置反馈都靠它汇总到AC 800M，确保每卷带钢厚度误差小于±0.02mm。
就连水处理厂也离不开它——加药泵、污泥脱水机、水质分析仪，通过Profibus总线接入800xA，运维人员在中控室就能看到每一台设备的电流、故障代码、累计运行时间。说白了，只要你的系统用ABB AC 800M，又想低成本接入大量第三方智能设备，ABB CI522A 3BSE018283R1就是那座最稳的桥。
选型指南 / 购买建议
买ABB CI522A 3BSE018283R1.先确认三件事：第一，你的AC 800M CPU型号是否在兼容列表里(PM851以上基本都行);第二，现场设备是否真用Profibus DP?别拿Modbus RTU设备硬往上接;第三，是否需要冗余?如果系统要求零停机，得配两块CI522A+冗余CPU。另外，注意固件版本——老PM860配新版CI522A可能要升级CPU firmware。别贪便宜买拆机件，这模块内部有加密芯片，翻新货容易通信丢包。认准原厂标签和3BSE018283R1这个完整订货号，差一个字母都可能不兼容。
常见问题解答 (FAQ)
Q：CI522A 能和西门子S7-300的Profibus模块互通吗？
A：能!Profibus是国际标准，只要GSD文件正确加载，ABB CI522A 3BSE018283R1和西门子、施耐德、罗克韦尔的从站都能握手成功。
Q：模块上电后COM灯不亮，怎么办？
A：先查总线终端电阻(首尾站必须接120Ω)，再看D-SUB接线是否A/B反了。90%的问题出在这俩地方。用Control Builder M的“Bus Monitor”功能能直接看到物理层信号。
Q：支持Modbus转Profibus吗？
A：不直接支持。但你可以加一个第三方网关(比如HMS Anybus)，把Modbus设备挂在Profibus下，CI522A照样能读——只是多了个中间环节。
客户案例分享 / 成功应用解析
华东一家大型PTA化工厂，2023年DCS升级，要把300多台老式变频器(ABB ACS800)接入新800xA系统。他们原打算全换以太网模块，成本超预算。后来我们推荐用ABB CI522A 3BSE018283R1走原有Profibus线缆，不仅省了80万布线费，还利用DP-V1功能把每台变频器的故障历史、能耗数据全采上来。投运半年，因提前预警电机过热，避免了两次非计划停车。厂长拍板：“这小模块，比工程师还警觉!”
相关产品
ABB CI524A 3BSE018284R1：同系列，支持CANopen总线，用于伺服驱动集成
ABB CI854A 3BSE018132R1：搭配TB854端子基座，构成Profibus远程I/O从站
ABB PM864A 3BSE018161R1：主流AC 800M CPU，常与CI522A配套使用
ABB TB522 3BSE018285R1：CI522A专用端子基座，带D-SUB接口
ABB FI820F 3BSE018300R1：光纤中继模块，延长Profibus距离至2km
Siemens 6ES7 342-5DA03-0AB0：西门子对标Profibus模块，可互操作
HMS AB7006：第三方Profibus主站网关，用于非ABB系统接入
安装与维护
安装前准备: 装ABB CI522A 3BSE018283R1前，务必断电!插到AC 800M机架时对准导槽，听到“咔哒”声才算到位。D-SUB电缆必须用屏蔽双绞线(如Belden 3105A)，A/B线别接反，首尾站各加120Ω终端电阻。上电前在Control Builder M里导入对应GSD文件，否则模块会报“未知设备”。
维护建议: 日常看三个LED就行——全绿就万事大吉。若COM灯灭，先查总线电压(应在3~5V之间)。建议每季度用Total Access 2000或CBM的诊断工具扫一遍总线负载率，超过70%就得优化周期数据量。ABB CI522A 3BSE018283R1本身无风扇、无电池，基本免维护，但接线端子每年紧一次，防松动。
产品保障
每一台ABB CI522A 3BSE018283R1经深圳长欣严格检测，确保固件匹配、通信稳定、标签清晰，绝无翻新拆机。我们提供一年质保，终身技术支持——不管你是GSD加载失败，还是总线干扰排查，一个电话，老姜亲自给你支招。在工控行当，靠谱比便宜重要一万倍。选择www.cnplcdcs.com深圳长欣，就是选择一个懂ABB、敢承诺、陪你把项目干到底的兄弟!
Every ABB CI522A 3BSE018283R1 supplied by Shenzhen Changxin is thoroughly tested for firmware compatibility, communication integrity, and physical authenticity—no refurbished or counterfeit units ever. We stand behind our products with a one-year warranty and lifetime technical support. Whether you’re troubleshooting GSD file mismatches or optimizing Profibus cycle times, our ABB-certified engineers are ready to assist. In industrial automation, reliability isn’t optional—it’s everything. Partner with Shenzhen Changxin, and gain a trusted ally who speaks the language of AC 800M fluently and is committed to your operational success, anywhere in the world.
