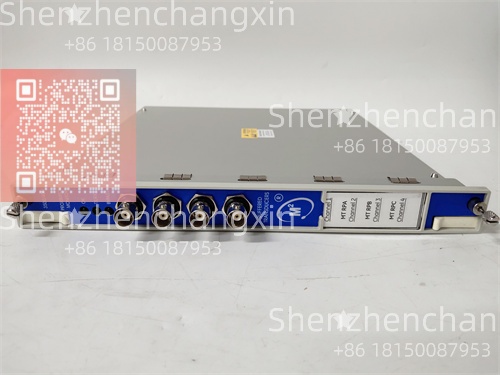

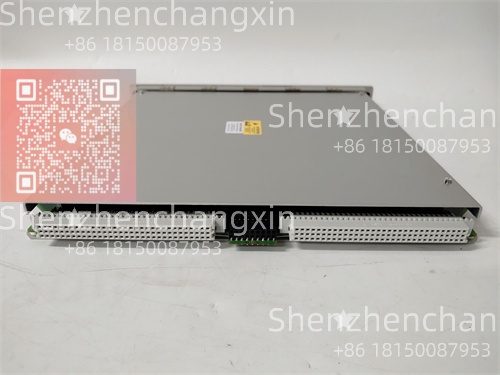

型号：3500/40M
品牌：BENTLY
系列：3500 状态监测与保护系统
输入通道数：4通道（支持2组X-Y正交对）
信号类型：-24 V DC 至 +24 V DC 差分动态输入，兼容电涡流传感器
一款**高密度振动输入模块，专为严苛的工业环境设计。作为状态监测系统与机组保护系统的关键组件，它提供了符合API 670标准的高精度轴振动数据采集能力。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在大型旋转机械的全生命周期管理中，振动是反映转子健康状况最敏感、最直接的指标。BENTLY 3500/40M 正是 Bently Nevada 3500 平台中专为高保真振动信号采集而设计的核心 I/O 模块。它并非简单的信号放大器，而是集精密调理、抗混叠滤波、高分辨率模数转换与实时诊断于一体的工程级前端。该模块可直接连接 Bently Nevada 3300 系列电涡流传感器，将微米级的轴相对振动位移转化为数字化数据，供 3500 系统进行报警判断、趋势分析乃至触发紧急停机。
我曾参与多个百万千瓦级火电厂和千万吨级炼油厂的机组保护系统建设，3500/40M 的价值在这些高可靠性要求的场景中尤为凸显。例如，在一台超临界汽轮发电机组上，其高压缸前后轴承需安装 X-Y 正交探头对以完整捕捉轴心轨迹。一块 3500/40M 恰好支持两套这样的探头对，不仅节省了宝贵的机架槽位，更因通道间高度同步的采样机制，确保了轨道图的真实还原——这对于区分不平衡、不对中、摩擦等故障模式至关重要。其内置的抗混叠滤波器(Anti-Aliasing Filter)则有效防止高频噪声折叠到低频段，避免误报警，这在变频驱动或齿轮啮合环境中尤为关键。
技术规格
产品型号：3500/40M
制造商：Bently Nevada (a Baker Hughes company)
产品类型：4通道动态振动输入模块(用于3500系统)
输入通道数：4(配置为2组X-Y正交对)
兼容传感器：Bently Nevada 3300/3300 XL 系列电涡流探头
输入信号范围：-24 V DC 至 +24 V DC(差分动态信号)
带宽：0.7 Hz 至 10 kHz(-3 dB)，满足API 670第5版要求
模数转换分辨率：24位 Δ-Σ ADC，有效分辨率优于16位
通道隔离：>500 V DC(通道对背板，通道间通过共模抑制实现)
工作温度：0°C 至 +65°C
输出接口：通过3500高速背板总线向框架接口模块(如3500/22)传输数据
诊断功能：传感器开路/短路检测、探头间隙超限报警、信号超量程指示
主要特点和优势
BENTLY 3500/40M 的核心竞争力在于“精度”与“同步”的完美平衡。在多轴承系统中，若各振动通道采样不同步，重建的轴心轨迹将严重失真，导致错误诊断。3500/40M 采用全局时钟同步架构，确保4个通道在同一微秒级时间窗口内完成采样，这是实现真实轨道分析的前提。同时，其24位高分辨率ADC配合低噪声前端电路，可分辨亚微米级的振动变化，为早期故障预警提供可能。
4通道高密度设计，支持两组X-Y正交探头，完整捕获轴心运动
宽动态范围与高分辨率，兼顾稳态监测与瞬态事件捕捉
内置抗混叠滤波器，确保频谱分析准确性，尤其适用于变速工况
每通道独立诊断，提前预警探头松动、电缆破损或安装间隙异常
完全符合API 670对振动监测系统的带宽、精度和信号完整性要求
在实际工程中，3500/40M 常被部署于保护与监测双重角色。例如，在乙烯装置的裂解气压缩机上，其“振动高高”(VHH)输出可直接送至 SIS 触发跳闸，同时原始波形和频谱数据上传至 System 1 进行趋势分析。这种架构既满足了功能安全的独立性要求，又实现了资产绩效的最大化，体现了 Bently Nevada 系统的工程深度。
The BENTLY 3500/40M is a high-density, high-fidelity vibration input module engineered for critical machinery protection and condition monitoring. Featuring four synchronized channels with 24-bit resolution and integrated anti-aliasing filters, it delivers precise axial vibration data essential for orbit analysis, fault diagnosis, and API 670-compliant trip logic. Its robust design, comprehensive channel-level diagnostics, and seamless integration with the 3500 platform make the 3500/40M the trusted choice for reliable monitoring of turbines, compressors, and pumps in power generation, oil & gas, and petrochemical applications worldwide.
应用领域
BENTLY 3500/40M 的应用场景覆盖所有依赖大型旋转设备连续、安全运行的行业。它的价值不仅在于“监测”，更在于“可信决策”。例如，在LNG液化装置的冷剂压缩机上，微小的转子不平衡若未及时发现，可能在数周内发展为轴瓦磨损甚至转子断裂。3500/40M 提供的高保真X-Y振动数据，使在线动平衡成为可能，将非计划停机风险降至最低。
电力行业：汽轮发电机组、燃气轮机、给水泵小汽轮机的轴振动保护
石油化工：离心压缩机(裂解气、乙烯、丙烯)、反应器搅拌器、大型泵组
天然气输送：长输管线压缩机站的驱动透平或电机监测
冶金与矿山：高炉鼓风机、烧结主抽风机、矿用磨机驱动系统
老旧系统升级：替代早期3500/40或3500/42模块，提升通道密度与诊断能力
特别值得注意的是，3500/40M 是满足最新版 API 670 标准的理想硬件平台。该标准明确要求振动系统具备足够的带宽(≥10 kHz)和抗混叠能力，而 3500/40M 的设计天然契合这一趋势，为未来合规审计与国际项目验收奠定坚实基础。
集成与配置要点
成功部署 BENTLY 3500/40M 的关键在于理解其与传感器匹配及系统同步机制。所有配置均通过 3500 Configuration Software 完成，工程师需为每通道定义量程(如 ±200 µm)、工程单位(µm 或 mils)、报警/跳闸阈值以及滤波设置。一个常见误区是忽略探头线性范围与实际安装间隙的匹配——若初始间隙超出探头线性区(通常为 -2 V 至 -18 V 对应 0–2 mm)，即使模块本身正常，振动读数也会严重非线性。
现场接线必须使用 Bently Nevada 推荐的三芯屏蔽电缆(如 330930 系列)，并确保屏蔽层在控制柜侧单点接地。虽然模块支持长距离传输，但电缆电容会影响高频响应，建议单段长度不超过 300 米。
在配置软件中明确定义每通道的方向(Horizontal/Vertical)和关联轴承位置
启用“Gap Alarm”功能，监控探头静态间隙是否漂移出安全范围
利用模块前板 LED 快速判断状态：绿色=正常，红色=通道故障
更换模块后需重新下载配置，但历史趋势数据存储于上位系统，不受影响
定期执行“Loop Test”验证整个信号链(探头→电缆→模块)的完整性
这些经验源于数百个大型项目的实践，能显著提升系统可靠性与诊断准确性。
生命周期与采购建议
BENTLY 3500/40M 目前处于成熟期（Mature），虽非最新发布型号，但仍是全球数万套 3500 系统的标准振动模块之一，Baker Hughes 仍提供官方支持与供货。对于终端用户而言，它既是新监测系统建设的可靠选择，更是现有装置扩容或关键备件的战略储备。考虑到其在故障预警与保护中的不可替代性，建议至少为每类关键机组配置一块备用模块。
深圳长欣深耕旋转机械监测领域多年，建立了覆盖全球的 3500/40M 全新正品供应网络。我们所供模块均为原装正品，每一块均经过严格的功能验证：包括4通道逐点信号注入测试、全量程线性度校验、抗混叠滤波器性能测试及与 3500/22 框架的通信握手。所有产品提供12个月质保，并由具备 Bently Nevada 认证资质的工程师提供技术支持，确保您收到的不仅是硬件，更是即插即用的诊断能力。常规型号保持充足现货，支持紧急订单快速交付，助您守护核心资产安全运行。
As a specialized provider of machinery protection solutions, we guarantee that every BENTLY 3500/40M module meets OEM specifications for performance and reliability. Sourced through authorized global channels, each unit undergoes comprehensive validation—including multi-channel dynamic signal testing, full-scale linearity verification, and complete integration checks with 3500 system frames. Our inventory strategy ensures rapid availability, while our team of certified Bently Nevada specialists delivers expert guidance from selection to commissioning. When your critical rotating assets depend on precise, synchronized vibration data for protection and diagnostics, trust us as your dependable partner for genuine, tested, and fully supported monitoring components.
