产品概述
在电力生产的核心控制环节中，发电机励磁系统扮演着“电网稳定器”的角色，而ABB 3BHE019719R0101 GVC736BE101 正是此系统的核心决策单元。它不只是一个简单的电路板，而是一台专为高性能励磁控制设计的专用控制器。其核心定位在于精确、快速且可靠地调节同步发电机的励磁电流，从而控制其端电压和无功功率输出，这对于维持电力系统的电压稳定、提高暂态稳定性以及优化发电效率至关重要。
从系统架构来看，GVC736BE101 模块是ABB UNITROL® 等现代数字励磁系统的心脏。它采集来自发电机端的电压(VT)、电流(CT)信号以及来自电网的同步信号，经过内部高速处理器和先进的控制算法(如自动电压调节器AVR和电力系统稳定器PSS)运算后，输出控制信号给功率部分(如可控硅整流桥)，动态调整励磁绕组的电流。它的设计理念是“毫秒级响应与绝对可靠”——因为在电网发生短路、负载突变等扰动时，励磁系统的响应速度直接决定了发电机组能否保持同步运行，避免因失磁或过压而引发跳闸甚至更严重的系统事故。因此，无论是在大型水力发电站、火力发电厂，还是在工业自备电厂或船舶电站中，ABB 3BHE019719R0101 GVC736BE101 的可靠性都直接关系到整个供电系统的安全与品质。
技术规格

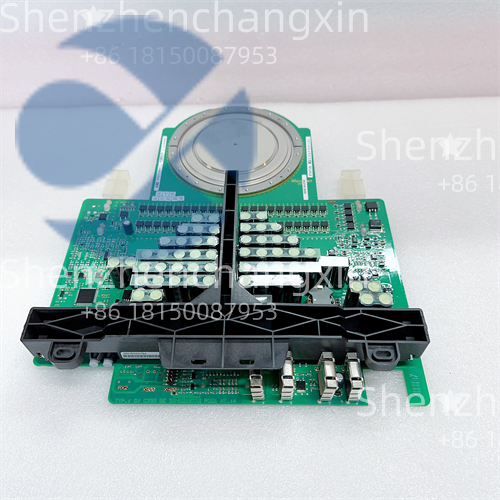

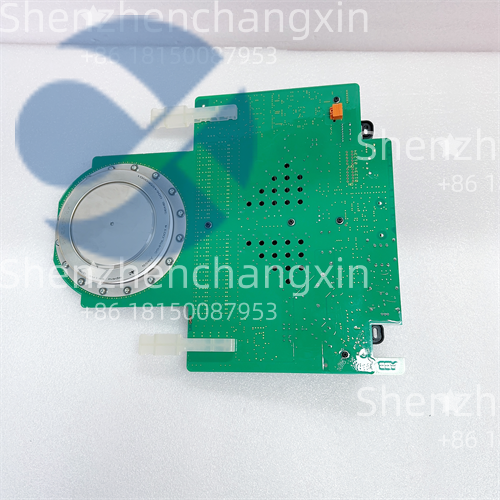

产品型号：3BHE019719R0101 GVC736BE101
制造商：ABB
产品类型：发电机励磁系统控制模块
额定工作电压：24 V DC (典型范围 19.2 - 30 V DC)
模拟量输入：多路高精度隔离输入，用于发电机电压、电流、励磁电压/电流测量
数字量输入/输出：多路数字输入用于状态监测，继电器输出用于控制、报警与保护
控制处理器：高性能数字信号处理器 (DSP)
控制功能：自动电压调节 (AVR)，手动励磁电流调节 (FCR)，电力系统稳定器 (PSS)， 过励/欠励限制器
通信接口：通常支持现场总线(如 Profibus DP, Modbus)或以太网，用于连接至电厂 DCS 或监控系统
工作环境温度：0°C 至 +60°C (存储温度更宽)
相对湿度：5% 至 95%， 无冷凝
防护等级：通常为 IP20. 需安装于防护机柜内
认证：符合主要工业标准， 如 IEC, IEEE, UL 等
典型配套系统：ABB UNITROL® 1000. 5000 系列励磁系统
主要特点和优势
ABB GVC736BE101 的核心竞争力在于其将电力系统的控制理论、高可靠性硬件与数十年的励磁应用经验深度融合。与通用PLC实现励磁控制相比，它的优势是“专”与“快”。其硬件架构针对强电磁干扰的发电机环境进行了强化设计，包括精密的模拟量采样电路、光电隔离技术以及针对电力系统工频(50/60Hz)优化的滤波算法，这确保了在发电机出口开关场附近存在强大电磁场干扰下，测量信号的纯净与准确。没有精确的测量，就没有精确的控制，这是其高控制精度的物理基础。
更重要的是其内置的、经过全球成千上万台发电机组验证的控制与保护算法。它的自动电压调节器 (AVR) 回路具有极快的响应速度和极高的稳态精度，能将发电机端电压的偏差稳定在±0.5%以内。这不仅仅是数字游戏——在电网电压波动时，快速的电压支撑能有效防止下游电动机群堵转，提升电能质量。其集成的电力系统稳定器 (PSS) 功能，能够阻尼发电机转子在受到大扰动(如线路故障)后产生的低频振荡，这种振荡如果扩散，可能危及整个区域电网的稳定。这是它作为“电网稳定器”功能的最直接体现。
双重化与冗余控制：在高可靠性要求的应用中，GVC736BE101 可配置为双通道(主/从)热备冗余模式。当主通道故障时，切换时间极短，确保励磁控制不间断，极大提升了发电机的可用性。
完善的保护与限制器：模块内部集成了完整的保护套件，如过励电流限制、欠励限制、伏/赫兹限制、过电压保护等。这些限制器“温和地”约束发电机运行在安全区域内，防止因保护继电器直接动作导致跳机，是先于“跳闸”保护的关键预防层。
先进的诊断与通讯能力：模块提供全面的自诊断信息，并能通过标准工业总线(如Profibus DP)将大量实时数据(电压、电流、励磁状态、报警信息)上传至电厂分布式控制系统 (DCS)。这为运行人员提供了清晰的系统视图，并为预测性维护提供了数据基础。
灵活的组态与调试：通过ABB专用的调试软件(如MACH2或DriveWindow)，工程师可以方便地在线修改参数、优化控制回路、进行阶跃响应测试，并记录波形进行分析，大大简化了调试和维护工作。
Technical Overview (English):
The ABB 3BHE019719R0101 GVC736BE101 is a high-performance, microprocessor-based control module engineered specifically for static excitation systems of synchronous generators. Its primary function is to regulate generator terminal voltage and reactive power output with exceptional speed and accuracy, which are critical parameters for grid stability and power quality. The module achieves this by processing high-fidelity analog inputs (generator voltage, current, field parameters) through sophisticated control algorithms, including a high-gain Automatic Voltage Regulator (AVR) and a Power System Stabilizer (PFS), to output precise firing signals for the thyristor power bridge.
Its design prioritizes resilience in the electrically harsh environment of a power generation facility. Advanced filtering, isolation techniques, and robust hardware ensure immunity to electromagnetic interference, guaranteeing measurement integrity. Beyond basic regulation, the module incorporates a comprehensive suite of protective limiters (over-excitation, under-excitation, V/Hz) that proactively keep the generator within its safe operating capability curve, preventing trips and enabling continuous operation. The GVC736BE101 also supports dual-channel redundant configuration for maximum availability in critical applications. With support for standard industrial communication protocols, it seamlessly integrates into plant DCS, providing extensive diagnostics and operational data, thereby serving as a cornerstone for both reliable generator protection and modern asset performance monitoring strategies.
应用领域
ABB GVC736BE101 模块的应用严格聚焦于所有装有同步发电机，且对供电连续性和电网支持有高要求的领域。其核心价值在电网或孤网系统发生扰动时最为凸显。
在大型公共电力事业中，它是火力发电厂、水力发电站和核电站励磁系统的标准配置。例如，在一个600MW的燃煤电厂，GVC736BE101 控制着高达数千安培的励磁电流。当电网中某条重要线路因故障跳闸时，系统电压会瞬间跌落。此时，模块内的高速AVR和PSS会立即动作，在几十毫秒内大幅增加励磁，强力支撑发电机内电势，防止机组因“失去同步”而跳闸，并帮助电网电压快速恢复。这种“毫秒级”的支撑能力，是传统机械式或模拟励磁系统难以企及的。
在工业领域，它广泛应用于如下场景：
油气与石化行业：为大型压缩机组、工艺流程驱动提供动力的燃气轮发电机或蒸汽轮发电机。在这里，励磁系统的可靠性直接关系到全流程连续生产，一次意外的发电机跳闸可能导致巨大的生产损失和安全风险。
船舶与海洋工程：作为大型邮轮、液化天然气(LNG)船或海洋平台的主发电机组励磁控制器。在海上孤立电网中，发电机的电压和频率稳定至关重要，GVC736BE101 能够快速应对突加或突卸大负载(如侧推器启动)引起的扰动。
独立电网与矿业：在远离主网的矿山、岛屿或工业园区的自备电厂中，发电机需要承担建立和维持电网电压和频率的重任。该模块的优异性能确保了这类小型孤立电网的电能质量和稳定运行。
集成与配置要点
将ABB GVC736BE101 模块集成到励磁系统中，是一项专业性极强的系统工程，其关键在于精确的信号对接、正确的参数整定和全面的功能测试。
所有软件组态和调试工作均在ABB专用的工程工具软件中进行，例如 MACH2 或 DriveWindow。工程师通过专用编程电缆或网络连接至模块，在软件中需完成一系列关键设置：
系统参数定义：输入发电机、主变压器、电压互感器(VT)和电流互感器(CT)的铭牌参数，如额定电压、电流、变比等。这是所有控制与保护计算的基准，任何错误都会导致测量和控制失常。
控制回路整定：这是核心中的核心。需要仔细整定AVR的PID参数、PSS的参数(如信号 washout 时间常数、增益和相位补偿)。这些参数没有通用值，必须根据具体发电机的转动惯量、原动机特性及所连接电网的强度进行现场计算和测试优化。不恰当的整定可能导致控制回路振荡，反而危害系统稳定。
保护限制器设定：根据发电机的容量曲线(Capability Curve)，准确设置过励、欠励、过电压、伏/赫兹等限制器的定值和延时。这些值需与发电机本体保护和电网调度要求相协调。
在硬件安装和接线时，必须严格遵守电磁兼容(EMC)规范：
信号隔离与布线：来自发电机出口的VT、CT二次回路电缆必须采用屏蔽双绞线，并且与控制电缆、电源电缆分开敷设，避免干扰。屏蔽层应在控制柜侧单端接地。
电源品质：确保供给模块的24V DC电源纯净、稳定，最好采用隔离的DC/DC变换器或UPS供电，避免因电源问题导致控制器复位或误动。
接地：确保控制系统有单独、良好的接地网，并且接地电阻符合要求，所有屏蔽和机柜接地汇集于一点，消除地电位差引起的干扰。
上电测试流程：首次上电或更换模块后，必须遵循严格的测试流程：先进行静态测试(测量采样精度、检查开入开出)，再进行开环小信号测试(阶跃响应)，最后在发电机并网前进行空载和短路试验，验证所有控制、限制和保护功能正常。
生命周期与采购建议
ABB 3BHE019719R0101 GVC736BE101 目前处于产品的“成熟期”。作为ABB UNITROL® 等主流励磁系统多年来的核心控制模块，其在全球拥有庞大的装机量，技术成熟可靠，供应链相对稳定。虽然ABB可能已推出更新一代的控制器平台，但GVC736BE101 在未来相当长一段时间内，仍将是现有电站进行维护、升级和备件储备的最主要需求型号。
对于用户而言，采购决策应基于应用场景：对于新建项目，建议优先考虑咨询ABB获取最新的、全生命周期的替代方案。然而，对于占绝大多数的存量电站用户，GVC736BE101 是进行备件储备、故障更换或系统局部升级的最稳妥、风险最低的选择。它保证了与现有机柜、电源、I/O扩展模块及调试软件的100%兼容，无需更改任何外围接线或软件框架，可实现“即插即用”式替换，极大缩短停机时间并降低工程风险。
鉴于其在发电系统中的关键性，采购时必须杜绝“不明来源”或“翻新不清”的模块。一个存在隐藏缺陷的励磁控制器可能导致发电机误调或失控，引发电压崩溃或设备损坏，后果极其严重。我们承诺，所提供的每一块ABB 3BHE019719R0101 GVC736BE101 模块，均为原装正品，源自可靠的全球供应链。在交付前，每块模块均在我们的测试平台进行上电自检、通讯功能验证及模拟量采样精度测试，确保其核心功能完好，性能达标。我们提供12个月的质量保证，并配备具有励磁系统背景的技术专家，可为您提供从型号确认、兼容性核对到调试参数备份的全程专业支持，确保您的关键电力资产获得坚实可靠的后备保障。
Service Commitment (English):
We recognize that the ABB 3BHE019719R0101 GVC736BE101 is not merely a spare part but a critical component governing the stability and security of your power generation assets. Our commitment is to ensure that every unit we supply meets the highest standards of reliability and performance. Each module is sourced through meticulously vetted global channels to guarantee authenticity and traceability. Prior to dispatch, it undergoes a rigorous quality assurance protocol in our facility. This includes a visual inspection, a comprehensive functional test on a dedicated excitation system simulator to verify power-up, communication, analog I/O accuracy, and basic logic functions, ensuring it performs to original specifications.
We back our products with a clear 12-month warranty. More importantly, we provide expert technical support from professionals with direct experience in power generation and excitation systems. This support covers precise part number verification, compatibility checks with your existing UNITROL® system frame and firmware, and guidance on pre-installation procedures. Our inventory strategy is aligned with the critical nature of this product, aiming for ready availability to minimize your downtime window during planned maintenance or unplanned outages. Our goal is to be your trusted, long-term partner in maintaining the operational integrity and longevity of your essential power generation infrastructure.
