品牌： ABB
所属平台： AC 800M 可编程自动化控制器 / System 800xA
通信协议： Profibus DP（符合 IEC 61158/61784 标准）
接口类型： RS-485，9针 D-SUB（DB9）母头
传输速率： 9.6 kbps – 12 Mbps（自动或手动配置）
电气隔离： 通信端口与背板间光电隔离（500 V AC）
产品概述
在多厂商共存的工业现场，Profibus DP 仍是过程自动化和工厂自动化领域最广泛使用的现场总线之一。ABB KSD211B 正是为让 AC 800M 系统“说 Profibus 语言” 而设计的关键通信桥梁。
✅ 重要识别信息：

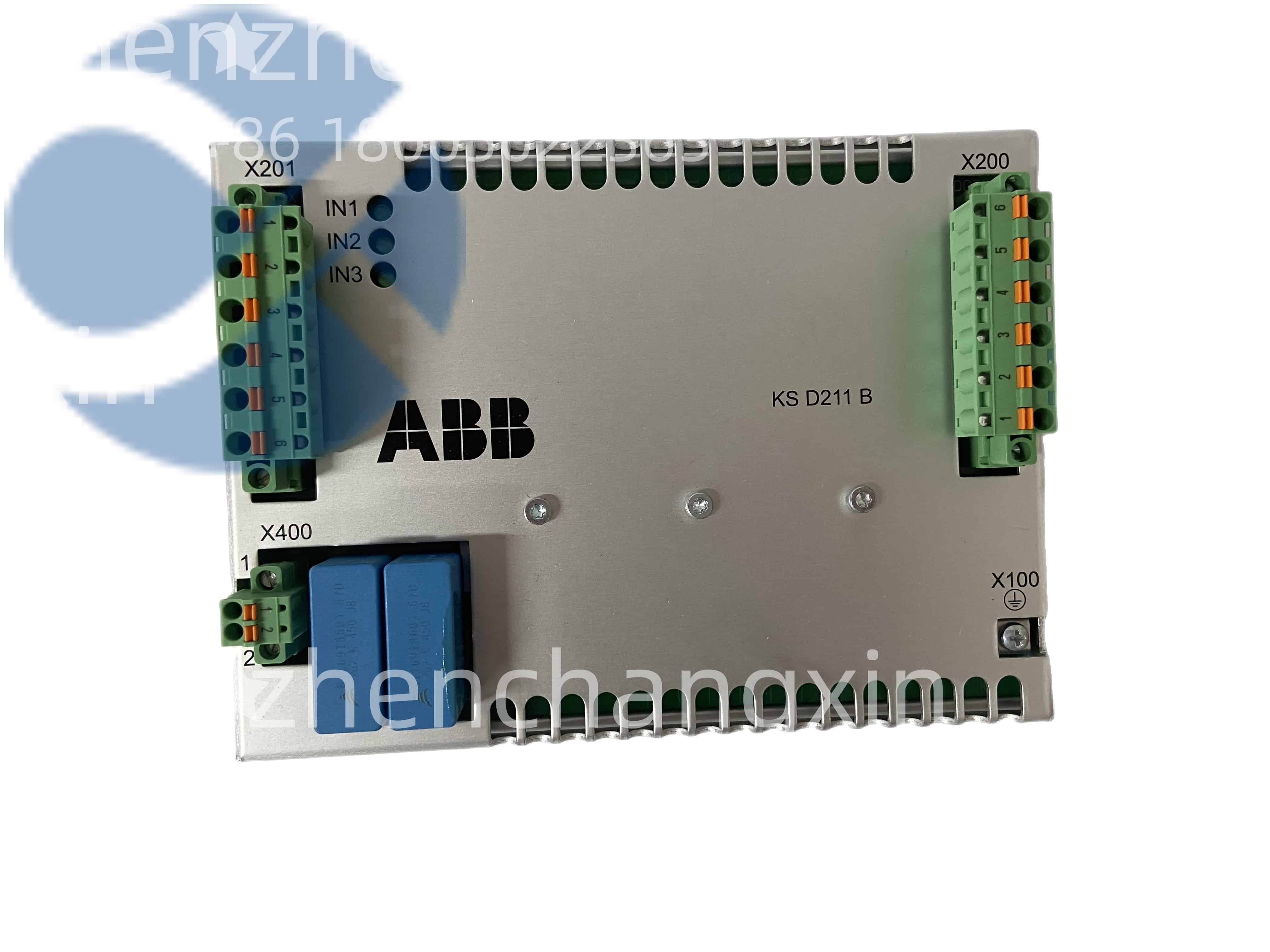

模块标签：正面印有 “KSD211B”
ABB 官方订货号（Ordering Number）：3BSE013247R1(采购时请以此为准)
该模块物理上作为 AC 800M 本地 I/O 模块 插入控制器机架(如 TK811V015)，占用一个标准槽位。它不作为 Profibus 主站，而是作为一个高性能、可配置的从站（Slave），接收来自主站(如 Siemens S7-300/400)的输出数据，并回传输入数据(如状态、测量值)。其核心价值在于打破品牌壁垒，实现 ABB 控制器与第三方 Profibus 主站系统的高效协同。
技术规格
表格
主要特点与优势
* 即插即用 Profibus 从站：无需额外编程通信协议，在 Control Builder M 中配置 I/O 映射后即可被主站访问。
高抗干扰设计：光电隔离 + 工业级 RS-485 收发器，适应强电磁环境(如变电站、轧机车间)。
全面诊断能力：实时上报通信状态、站地址冲突、数据超时等故障，便于快速定位网络问题。
支持冗余系统：在 AC 800M 冗余配置中，KSD211B 可随 CPU 自动切换，保障通信连续性。
GSD 文件支持：提供标准 GSD 文件(如 ABB_3BSE013247R1.gsd)，可被 Siemens Step 7、TIA Portal 等主站工程软件识别。
典型应用场景
电厂 DCS 升级：将 ABB AC 800M 控制的锅炉辅机系统接入西门子 S7-400 构建的全厂 Profibus 网络。
化工装置改造：保留原有 Profibus 仪表(如 E+H、Yokogawa)，通过 KSD211B 将新 AB 控制器作为从站接入。
水处理 SCADA：AB 控制泵站，作为从站向主控中心(Profibus 主站)上传流量、液位、设备状态。
OEM 设备出口：满足欧洲客户要求，使 ABB 控制设备兼容其现有 Profibus 架构。
安装与配置步骤
硬件安装：将 KSD211B 插入 AC 800M 控制器机架的任意 I/O 槽位。
GSD 文件导入：在 Profibus 主站工程软件(如 TIA Portal)中导入 ABB 提供的 GSD 文件。
站地址设置：通过模块上的拨码开关设定唯一站地址(0–126)，避免冲突。
I/O 配置：在 Control Builder M 中定义要映射到 Profibus 的输入/输出变量(如 BOOL、INT、REAL)。
总线接线：使用屏蔽双绞 Profibus 电缆(如 Profibus PA/DP 专用线)，确保两端终端电阻启用(通常 220 Ω)。
在线诊断：通过主站软件或观察模块 LED 判断通信是否建立(RUN 绿灯常亮，无 ERR/BF 红灯)。
生命周期与采购建议
截至 2026年，ABB KSD211B (3BSE013247R1) 仍处于 “主流供货（Active）” 状态，是 AC 800M 平台 Profibus 从站应用的标准模块。
替代方案：对于新项目，若需更高带宽，可考虑 以太网方案（如 KCI151 for Modbus TCP）;若需 Profibus 主站功能，应选择 第三方网关(因 ABB 未提供 AC800M Profibus 主站模块)。
备件策略：建议关键系统储备 1 块，因其为跨系统通信枢纽，故障将导致数据中断。
注意兼容性：仅适用于 AC 800M，不适用于 AC 500 或 Compact 800 系列。
深圳长欣承诺：所供 ABB KSD211B 3BSE013247R1 均为 ABB 原厂全新正品，提供官方采购凭证。每模块均经过 通电自检、Profibus 从站通信测试（模拟主站环境）、LED 功能验证 及 外观质检，支持 12个月质保 与 GSD 文件及配置指南提供，助您高效完成系统集成。
Technical Summary (English):
The ABB KSD211B (3BSE013247R1) is a Profibus DP slave communication module for the AC 800M controller platform. It enables ABB systems to participate in third-party Profibus networks as intelligent I/O slaves, supporting data exchange up to 244 bytes in each direction at speeds up to 12 Mbps. With optical isolation, comprehensive diagnostics, and seamless integration via Control Builder M and GSD files, it is ideal for multi-vendor system integration in power, water, and process industries.
