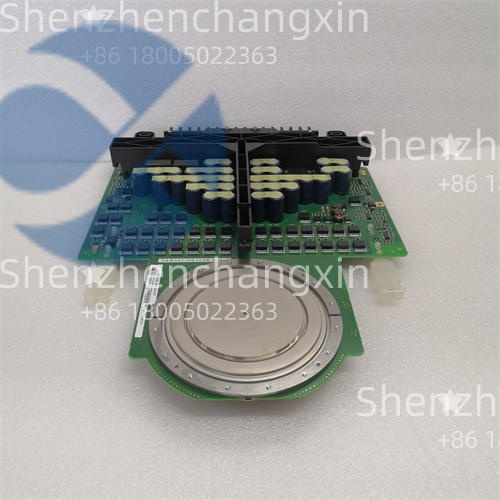

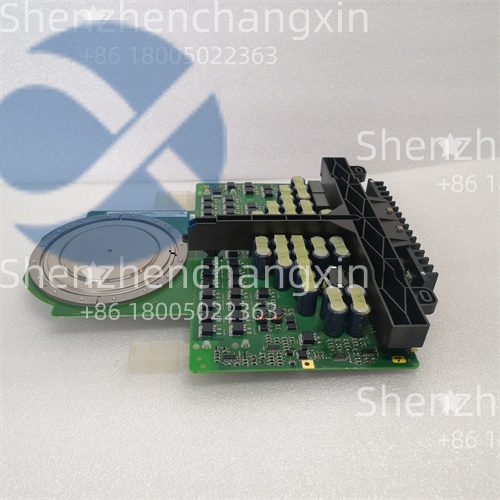

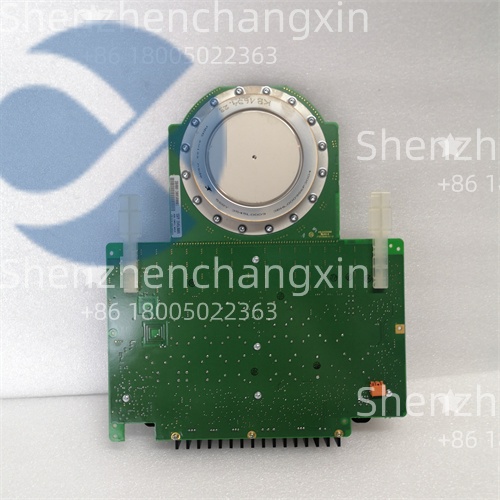

型号：5SHY3545L0009
品牌：ABB
系列：5SHY 压接式晶闸管系列
重复峰值断态电压（VDRM）：4,500 V
通态平均电流（IT(AV)）：3,500 A
一款高功率压接式晶闸管（SCR）模块，专为严苛的工业环境设计。作为中高压电力电子系统的关键组件，它提供了卓越的可靠性与浪涌耐受能力。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在大型工业电力变换系统中，功率半导体器件的可靠性直接决定了整个装置的可用性。ABB 5SHY3545L0009 正是面向这一核心需求而设计的高鲁棒性压接式晶闸管(Press-Pack Thyristor)，广泛应用于对连续运行要求极高的场景，如电弧炉(EAF)、轧机主传动、静态无功补偿器(SVC)及高压直流输电(HVDC)换流阀。不同于传统螺栓式封装，ABB 5SHY3545L0009 采用全密封陶瓷压接结构，通过均匀机械压力确保芯片与散热面之间热阻最小化，从根本上避免了因热循环导致的焊点疲劳失效——这是我们在全球多个冶金和能源项目中反复验证的关键优势。
该器件继承了ABB在大功率半导体领域数十年的技术积淀，其4.5 kV阻断电压与3.5 kA平均电流能力，使其成为构建12脉波甚至24脉波整流桥的理想单元。在巴西某铝厂的120 MW电解整流站改造中，我们用ABB 5SHY3545L0009 替代早期晶闸管后，系统MTBF(平均无故障时间)提升超过3倍。这种性能并非偶然，而是源于其低通态压降(≤2.0 V @ 5 kA)带来的热管理优势，以及60 kA非重复浪涌电流承受能力所提供的强大电网扰动免疫力。对于任何依赖大功率AC/DC转换的工业设施而言，ABB 5SHY3545L0009 不仅是一个元器件，更是系统韧性的基石。
技术规格
产品型号：5SHY3545L0009
制造商：ABB(现 Hitachi Energy)
产品类型：压接式晶闸管(SCR)模块
重复峰值断态电压(VDRM)：4.500 V
通态平均电流(IT(AV))：3.500 A(Tc = 85°C，180°导通)
浪涌通态电流(ITSM)：60 kA(10 ms，50 Hz)
通态电压(VT)：≤2.0 V(@ IT = 5 kA)
门极触发电流(IGT)：≤300 mA(典型值)
绝缘电压(端子至底板)：≥12 kV AC
结温范围(Tj)：-40°C 至 +125°C
封装形式：双面冷却压接式陶瓷封装
符合标准：IEC 60747-6. UL, RoHS
主要特点和优势
压接式结构消除焊接失效风险：传统螺栓式晶闸管依赖焊料连接芯片与铜底板，在频繁热循环下易产生裂纹。而5SHY3545L0009 的压接设计通过外部弹簧力维持芯片接触，大幅延长寿命，特别适合启停频繁或负载波动剧烈的工况。
极低通态压降提升系统效率：≤2.0 V 的 VT 意味着在3.5 kA电流下，单管功耗仅约7 kW，显著低于同类产品。这不仅降低冷却系统负荷，更在兆瓦级装置中每年节省数十万元电费。
60 kA 浪涌能力保障电网韧性：在电弧炉“塌料”或电网短路瞬间，电流可骤增至额定值十倍以上。5SHY3545L0009 的高 ITSM 能力使其无需立即跳闸，为保护系统争取关键响应时间，避免非计划停机。
双面冷却支持高功率密度布局：模块上下表面均可连接水冷板，热流路径对称，温升均匀，便于在紧凑阀塔中堆叠使用，最大化空间利用率。
在HVDC换流阀、静止无功补偿器(Static VAR Compensator, SVC)、电弧炉(Electric Arc Furnace, EAF)驱动、轧机主传动(Mill Main Drive)等应用中，5SHY3545L0009 的这些特性直接转化为更高的系统可用率、更低的运维成本和更强的电网适应性。其设计哲学不是追求极限参数，而是在真实工业环境中实现长期、稳定、可预测的性能输出。
The ABB 5SHY3545L0009 is a benchmark in high-power thyristor technology, engineered for mission-critical applications where failure is not an option. Its press-pack construction eliminates solder fatigue—a common root cause of field failures in bolted devices—ensuring consistent thermal performance over decades of operation. With a low on-state voltage of ≤2.0 V at 5 kA, it minimizes conduction losses, directly improving system efficiency in multi-megawatt converters. The module’s exceptional 60 kA surge current rating provides robust immunity against grid disturbances and load transients, a vital attribute in metallurgical and utility-scale power systems. Designed for double-sided water cooling, it enables compact, high-density valve stacks in HVDC and SVC installations. Backed by ABB’s legacy in power electronics, the 5SHY3545L0009 delivers predictable, long-life performance under the most electrically and thermally stressful conditions.
应用领域
在重工业与能源基础设施中，5SHY3545L0009 扮演着“电力心脏瓣膜”的角色——控制着兆瓦级能量的精确流动。其典型应用场景往往伴随着高 di/dt、高 dv/dt 和剧烈温度波动，这对半导体器件提出了极端要求。例如，在电弧炉炼钢过程中，电极下降引发的短路电流可达数十千安，普通晶闸管极易损坏;而5SHY3545L0009 凭借其压接结构和高浪涌能力，已成为全球头部钢厂的标准选择。同样，在铝电解整流所，数百个此类模块串联并联组成整流桥，其参数一致性直接决定直流输出纹波和能耗水平。
电弧炉(EAF)与矿热炉(Submerged Arc Furnace)主回路整流/逆变
轧钢机、造纸机等大功率交交变频或交直交传动系统
高压直流输电(HVDC)换流阀中的晶闸管级(Thyristor Level)
静止无功补偿器(SVC)中的TCR(晶闸管控制电抗器)支路
大型船舶推进系统与岸电变流装置
老旧Toshiba、Siemens或早期ABB传动系统的高性能替代方案
值得注意的是，随着全球工业能效标准趋严，许多工厂正将老式二极管整流升级为可控硅相控整流以实现软启动和功率因数优化，5SHY3545L0009 因其成熟可靠、供货稳定，成为此类技改项目的首选器件。
集成与配置要点
将5SHY3545L0009 成功集成到功率系统中，远不止是电气连接那么简单——它是一门涉及机械、热学与电磁兼容的综合工程。我在多个项目中见过因忽视安装细节而导致早期失效的案例。最关键的是施加正确的夹紧力：必须使用ABB指定的液压工具，将压力精确控制在30–35 kN范围内。过小会导致接触电阻增大、局部过热;过大则可能压裂陶瓷外壳。此外，门极驱动回路必须采用低电感、屏蔽双绞线，并尽可能缩短走线，否则高 dv/dt 可能通过米勒电容耦合引发误触发。
安装前务必清洁散热面，确保无油污、划痕或颗粒物
使用原厂推荐的导热硅脂(如有要求)，涂抹均匀且厚度一致
门极驱动器需具备强抗干扰能力，建议选用带光纤隔离的型号(如ABB GTS系列)
在串联应用中，必须配置均压(Snubber)电路，并定期检测各模块VDRM一致性
首次上电前，用万用表确认门极-阴极间无短路，并检查冷却水流量与电导率(应<0.5 µS/cm)
尤其在HVDC阀厅等高电磁干扰环境中，门极信号的完整性直接决定系统稳定性。我们的经验是：宁可牺牲一点响应速度，也要确保驱动信号干净可靠。毕竟，一个误触发的晶闸管可能引发连锁雪崩，造成整个阀组停运。
生命周期与采购建议
ABB 5SHY3545L0009 目前处于成熟期（Mature）向停产过渡期（End-of-Life Transition） 的阶段。虽然Hitachi Energy仍在有限供应，但新项目已逐步转向新一代IGCT或SiC器件。然而，对于全球数以千计仍在运行的ABB HVDC、SVC及工业传动系统而言，5SHY3545L0009 仍是不可替代的关键备件。此时采购策略的核心不是“是否买”，而是“如何确保买到真正可靠、经过验证的器件”。
我们强烈建议用户建立战略性备件库存，尤其针对单点故障风险高的应用。劣质翻新件或参数漂移的旧库存可能在关键时刻失效，代价远高于备件本身。深圳长欣依托全球供应链网络，严格筛选原厂全新或优质二手库存，每一只 5SHY3545L0009 均经过以下验证：外观与尺寸检查、VDRM 耐压测试、IGT 触发测试、VT 导通压降测量，并出具完整测试报告。所有产品享受12个月质保，支持快速交付，确保您的关键电力系统永不停摆。
As a trusted partner for industrial power systems worldwide, we understand that sourcing legacy high-power semiconductors like the ABB 5SHY3545L0009 demands more than just inventory—it requires rigorous quality assurance and deep technical validation. Our global procurement network accesses only traceable, authentic stock from decommissioned systems or factory surplus. Every unit undergoes a comprehensive QA process, including electrical parameter verification (VDRM, VT, IGT) and visual/mechanical inspection, ensuring it meets original specifications. We provide full test documentation and a 12-month warranty, giving plant engineers confidence that their critical spares will perform when needed most. With rapid shipping and expert technical support, we stand ready to safeguard your operations for years to come.
