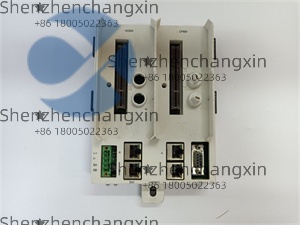

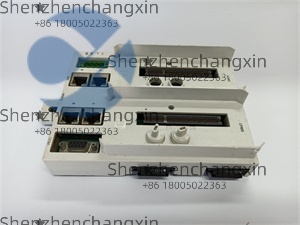

ABB
MB810：
AC 800M Profibus DP主站通信模块：
通信接口：1个9针D-SUB（RS-485），支持Profibus DP-V0/V1
传输速率：9.6 kbps 至 12 Mbps（自动或手动配置）
协议角色：Profibus DP Master Class 1 & 2
一款高性能、高兼容性的Profibus主站模块，专为连接远程I/O站（如TB510/TB520）、变频器、阀门定位器及第三方DP从站设备而设计。作为ABB AC 800M分布式控制系统 (DCS) 的关键组件，它提供了稳定可靠的现场总线集成能力。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
尽管工业以太网快速发展，Profibus DP凭借其成熟性、实时性和在驱动与I/O领域的广泛部署，仍在全球数百万台设备中运行。ABB MB810(订货号 3BSE030224R1)正是为延续这一庞大生态价值而设计的原生Profibus DP主站模块。它使AC 800M控制器无需外置网关即可直接作为Class 1（循环数据交换）和Class 2（非循环参数访问）主站，高效管理多达126个DP从站，实现对远程I/O、变频器、智能阀门等设备的统一控制与诊断。
ABB MB810 的核心优势在于“深度集成 + 工程简化 + 高可用性”。在一座大型造纸厂中，数百台ABB ACS880变频器和TB520远程I/O站通过Profibus DP接入控制系统。若使用第三方DP主站卡，需额外驱动、独立配置工具和复杂故障排查;而MB810 完全集成于Control Builder M 工程环境——只需导入设备GSD文件，拖拽组态网络拓扑，即可自动生成I/O映射表和诊断变量。其内置电气隔离（1 kV） 和自动波特率检测功能，大幅降低接线错误风险。更关键的是，MB810支持冗余配置(配合冗余CPU如PM865)，当主模块故障时，备用模块无缝接管总线通信，确保生产连续。正因这种“开箱即用、安全可靠”的特性，ABB MB810 成为既有Profibus资产现代化集成的首选方案。
技术规格
产品型号：MB810
制造商：ABB
产品类型：Profibus DP主站通信模块
所属平台：AC 800M / System 800xA
物理接口 ：1 × 9针D-SUB(公头)，符合RS-485标准，带屏蔽接地端子
传输介质 ：屏蔽双绞线(A/B线)，最大长度1200 m(取决于波特率)
传输速率 ：9.6 kbps, 19.2 kbps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps
主站类型 ：DP Master Class 1(循环IO) & Class 2(非循环服务)
最大从站数 ：126 个(地址1–126)
最大I/O数据量 ：输入 ≤ 244 字节，输出 ≤ 244 字节(每从站)
电气隔离 ：现场侧与系统侧 ≥ 1 kV RMS
安装方式 ：插入AC 800M CPU机架(如PM864、PM865)的通信扩展槽位
工作温度范围 ：0°C 至 +60°C
电源消耗 ：典型值 4 W(由背板供电)
认证标准 ：CE, UL, IEC 61000-6-2/4(工业EMC), Profibus Conformance Tested
主要特点和优势
ABB MB810 的工程价值体现在“最大化利用现有Profibus投资” 并“最小化系统复杂度”。
原生GSD集成：在Control Builder M中直接导入GSD文件，自动生成设备参数树和I/O标签，无需手动映射。
支持DP-V1扩展诊断：可读取从站的模块状态、通道级故障(如断线、超量程)，实现精准定位。
冗余主站能力：配合冗余AC 800M系统，实现Profibus通信链路的热备切换，提升系统可用性。
自动波特率与拓扑识别：上电后自动扫描总线，识别已连接设备并匹配速率，加速调试。
强抗干扰设计：1 kV隔离 + TVS保护，有效抵御电机启停、变频器谐波引起的总线干扰。
这些特性使其在“驱动密集型” 或 “远程I/O分散” 场景中表现卓越。例如，在汽车焊装车间，MB810 可同时管理数十台机器人伺服驱动器(DP从站)和安全I/O模块，实现毫秒级同步控制。
The ABB MB810 is a native PROFIBUS DP Master module engineered for seamless integration of field devices into the AC 800M control system. By supporting both Class 1 cyclic I/O and Class 2 acyclic services, it enables comprehensive control and diagnostics of remote I/O stations, drives, valves, and third-party DP slaves—all within the unified Control Builder M environment. Its built-in galvanic isolation, automatic baud rate detection, and support for redundant configurations ensure robust and reliable communication in electrically noisy industrial settings. Whether modernizing legacy lines or expanding existing PROFIBUS networks, the MB810 delivers simplicity, performance, and future-proof integration.
应用领域
ABB MB810 广泛应用于仍大量使用Profibus DP设备的连续或离散制造行业，尤其适合系统扩容、改造或混合架构部署。
制造业：汽车焊装/涂装线机器人与输送系统、包装机械、注塑机群控
过程工业：化工反应釜搅拌变频器、精馏塔回流泵控制、压缩机防喘振系统
能源与公用事业：水厂加药变频泵、污水提升站远程I/O(TB510/TB520)
冶金矿山：轧机主传动、卷取机张力控制、矿井提升机
老旧系统升级：将Bailey INFI 90的Fieldbus Plus或MOD 300系统迁移至AC 800M + Profibus架构
特别适用于“AC 800M作为中央控制器 + Profibus作为现场层” 的经典分层控制模型。
集成与配置要点
成功部署ABB MB810 的关键在于遵循Profibus物理层与工程规范。
终端电阻：总线两端必须启用120 Ω终端电阻(MB810模块本身不带，需在首尾从站或专用终端器上启用)。
屏蔽层单点接地：电缆屏蔽层应在主站侧（MB810）单点接地，避免地环路引入噪声。
GSD文件必备：每个DP从站必须有对应GSD文件导入Control Builder M，否则无法组态。
地址唯一性：所有从站地址(1–126)必须唯一，不可重复。
冗余配置限制：冗余MB810需使用专用冗余Profibus电缆(Y-link或有源终端)，普通T型分支不支持。
经验之谈：若总线频繁报“Short Circuit”或通信中断，90%原因是终端电阻缺失或屏蔽层多点接地——务必用万用表测量A/B线间电阻(应≈60 Ω)。
生命周期与采购建议
ABB MB810 (3BSE030224R1) 目前处于成熟期（Mature） 状态。虽然新项目更多采用以太网方案，但全球仍有海量Profibus设备在运行，MB810作为AC 800M平台最成熟的DP主站模块，将持续获得ABB支持多年。
对于拥有AC 800M系统且存在Profibus设备的用户，我们强烈建议储备1–2块MB810 作为备件。深圳长欣自动化确保所供模块均为原厂全新产品，每一块均经过以下验证：
全速率Profibus通信测试：从9.6 kbps至12 Mbps，连接TB520、ACS880等真实从站
GSD导入与I/O映射验证：在Control Builder M中完成完整组态流程
电气隔离耐压测试：施加1 kV 1分钟，验证绝缘完整性
冗余切换模拟测试(如适用)：验证主备模块切换时I/O数据不丢失
我们提供12个月质保、现货快速交付及免费专业技术支持，助您高效、可靠地驾驭庞大的Profibus生态系统。
As a global partner in industrial automation, we recognize that modules like the ABB MB810 empower plants to extend the life of proven PROFIBUS investments while embracing modern control architectures. Our rigorously tested units—validated for protocol compliance, electrical resilience, and engineering integration—ensure your field devices remain connected, controlled, and diagnosed with confidence. With ready inventory and expert support, we deliver not just hardware, but continuity: bridging decades of automation excellence into the future, one reliable bit at a time.
