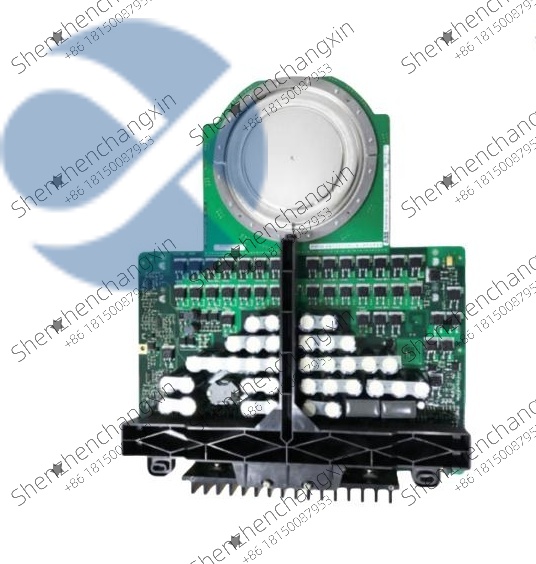

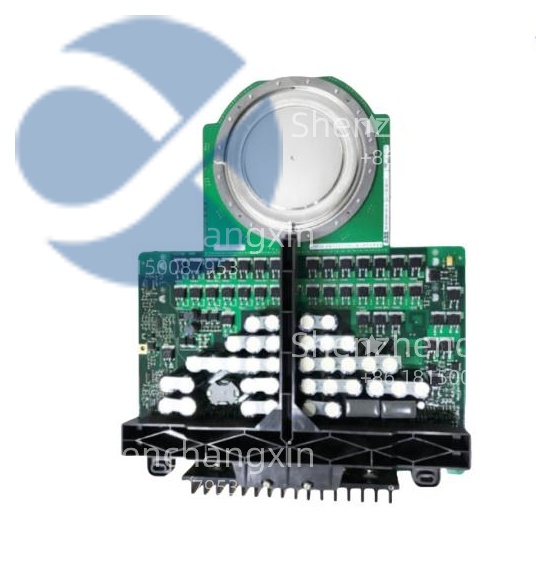

产品概述
在重工业的心脏地带——大型风机、水泵、压缩机的驱动系统，或是电力传输的换流站中，能量的精密控制依赖于一种核心器件：能够安全、高效地切换数千伏电压、数千安培电流的功率半导体。ABB 5SHY4045L0001 (5SNA 1200G450300) 正是这样一款位于工业电力电子领域顶端的重型装备。它不是一个简单的“备件”，而是一台大功率变频器或变流装置的“功率心脏”。与常见的焊接式IGBT不同，5SHY4045L0001 属于ABBHiPak 系列的压接式IGBT模块，这一设计是专为最高可靠性和功率密度而生的工业艺术。
它的核心作用是在中压变频器(如ABB的ACS1000)的三电平NPC（中性点箝位） 或类似拓扑结构中，作为核心开关元件。通过每秒数千次的高速开通与关断，它将固定的直流电“塑造”成频率和电压可调的三相交流电，从而实现对大型交流电机的精确调速。其4500V的电压阻断能力和1200A的电流导通能力，使它能够直接应对数兆瓦级别的功率等级。可以说，整个传动系统的输出能力、效率、乃至最终的生产线稳定性，都建立在ABB 5SHY4045L0001 这类模块的稳定工作之上。它的失效往往意味着整台传动设备的停机，并可能导致巨大的生产损失。
技术规格
产品型号：5SHY4045L0001 (5SNA 1200G450300)
制造商：ABB
产品类型：压接式高压IGBT/二极管模块
额定电压 (Vces)：4500 V
额定集电极电流 (Ic nom)：1200 A (在特定壳温下，如Tc=80°C)
芯片技术：IGBT与反并联二极管
拓扑结构：单管/半桥模块，常用于构建多电平拓扑
最大结温 (Tvjop)：通常为125°C或150°C
封装技术：压接式 封装，无内部焊接线
安装方式：需与专用散热器配合，通过压力夹具施加规定压力安装
典型应用：中压变频器 (如ACS 1000)、柔性交流输电系统 (FACTS)、高压直流输电 (HVDC) 换流阀
关键词标识：HiPak, Press-Pack, StakPak
主要特点和优势
ABB 5SHY4045L0001 的核心竞争力源于其革命性的压接式 封装技术，这不仅是简单的物理连接方式的改变，更是对功率半导体可靠性哲学的颠覆。传统焊接式模块内部，硅芯片通过细小的铝线键合与基板连接，在频繁的热循环 中，因材料热膨胀系数不匹配，键合点易疲劳脱落，是常见的失效模式。而5SHY4045L0001 的压接设计，通过精确控制的机械压力，将多个硅芯片(IGBT和二极管)直接压接在上下两个电极之间，消除了键合线。这使得电流通路更短、寄生电感更低，并联芯片间的均流 特性更好，并且最关键的是，其耐受热循环 的能力呈数量级提升，寿命远超焊接模块。
其第二个核心优势在于失效模式的安全性。在极端情况下，即使单个芯片失效，压接结构通常会导致其呈短路 状态，而非开路。在串联使用的多电平拓扑中，这种失效模式允许系统在降额条件下继续运行，为计划性停机维护提供了宝贵的窗口期，避免了灾难性的瞬间停机。这与焊接模块失效常导致开路，进而引发整个桥臂爆炸的风险形成鲜明对比。
极高的功率密度：紧凑的StakPak 封装设计，允许在有限空间内实现极高的电压和电流等级，减少了变流器体积。
优异的散热性能：双面散热设计，芯片产生的热量可通过上下电极同时传导至外部散热器，热阻更低，散热效率更高。
适用于串联：其稳定的静态和动态参数，使其非常适合多个模块串联 工作，以构建适用于更高电压等级(如6kV, 10kV)的变流器。
长使用寿命与高可靠性：专为7x24小时连续运行和恶劣的工业环境设计，平均无故障时间 (MTBF) 极长，是大型关键动力设备的理想选择。
Technical Overview in English:
The ABB 5SHY4045L0001 (5SNA 1200G450300) represents the pinnacle of high-power semiconductor technology, utilizing the advanced Press-Pack (also known as Press-Fit) housing within ABB’s HiPak family. This module is designed for the most demanding medium-voltage and high-power conversion applications, such as MV drives and HVDC valves. Its 4500V voltage rating and 1200A current capability make it a cornerstone for multi-megawatt power conversion.
The key innovation lies in its packaging. Unlike conventional modules that use wire bonds, the Press-Pack technology employs a direct pressure contact between the silicon chips (IGBTs and diodes) and the main electrodes. This eliminates bond wire fatigue—a primary failure mechanism under thermal cycling—resulting in vastly superior power cycling capability and long-term reliability. The double-sided cooling architecture allows heat dissipation from both sides of the chips, significantly reducing thermal resistance and enabling higher power density.
Furthermore, the Press-Pack design offers a short-circuitfailure mode. In the unlikely event of a chip failure, the module typically fails to a short circuit, which is often manageable in series-connected configurations used in multi-level converters like Neutral Point Clamped (NPC) topologies. This allows for graceful system degradation and controlled shutdown, a critical safety feature for high-availability industrial and utility applications, contrasting with the catastrophic open-circuit failures common in bonded modules.
应用领域
ABB 5SHY4045L0001 的应用领域集中于高功率、高价值、对可靠性有苛刻要求的重型工业和能源基础设施。它是实现电能高效变换和控制的核心物理载体。在过程工业中，它驱动着那些工厂的“动力心脏”：巨型的高压电机。例如，在千万吨级炼油厂的主风机、百万吨级乙烯装置的裂解气压缩机、或大型水厂的主供水泵 中，由它构成的中压变频器能够实现高达几十兆瓦的功率调节，通过调速节能，其投资回报期常以月计算，同时极大改善了工艺控制水平。
在能源传输领域，它的角色同样关键。在静止同步补偿器 (STATCOM) 和静止无功补偿器 (SVC) 等柔性交流输电系统 (FACTS) 设备中，由多个5SHY4045L0001 模块串联构成的换流阀，能够快速、精确地注入或吸收无功功率，动态稳定电网电压，提升输电能力。在船舶电力推进和大型矿山绞车传动中，它提供了强大而紧凑的动力控制核心。
其典型应用系统包括：
中压交流变频驱动：如ABB ACS 1000 系列传动，用于泵、风机、压缩机、输送机等。
柔性交流输电系统 (FACTS)：用于STATCOM、SVC等装置，提高电网稳定性和电能质量。
高压直流输电 (HVDC)：作为电压源换流器 (VSC-HVDC) 或传统换流阀中的子模块单元。
大型工业电源：用于电解、电镀、感应加热等大功率直流或中频交流电源。
集成与配置要点
集成ABB 5SHY4045L0001 是一项高度专业化的工程，涉及高电压、大电流和精密机械安装，绝非简单的“即插即用”。首要且最重要的原则是严格遵守制造商的安全规范和安装指南，因为操作不当可能导致模块永久性损坏甚至人身伤害。
核心要点是压力安装。模块本身不包含任何紧固件，必须安装到经过精密加工的、平整度极高的水冷或风冷散热器上。安装时，必须使用经过校准的扭矩扳手或液压压力工具，按照ABB技术手册规定的压力值(通常以千牛kN为单位)和施加顺序，将模块均匀压接到散热器上。压力不足会导致接触电阻过大，局部过热烧毁;压力过大则可能压碎脆性的硅芯片。安装完成后，需用专用工具(如压力传感器垫片)或定期检查来确认压力没有因热循环而松弛。
电气连接同样关键。主功率端子(直流输入、交流输出)必须使用规定尺寸和材质的铜排连接，确保接触面光滑、清洁，并使用正确的扭矩紧固。驱动电路的连接必须使用双绞屏蔽线，并严格遵循推荐的路由，以最小化寄生电感和防止电磁干扰 (EMI) 导致误导通。在首次上电前，必须使用绝缘电阻测试仪 对模块进行端子间及端子对地的绝缘测试，并使用低压电源和示波器检查驱动波形的正确性，确认无“直通”风险。
生命周期与采购建议
ABB 5SHY4045L0001 是一款代表了特定时期高压IGBT顶尖技术的产品，在高压大功率传动和电力电子领域拥有标志性地位。从产品生命周期来看，它目前处于“成熟期 (Mature)”的后期，甚至已进入“停产过渡期 (EOL)”。ABB很可能已推出了采用更新芯片技术（如IGBT4. IGCT）和封装工艺的换代产品。然而，在全球范围内，仍有大量已投运的ACS 1000 等传动设备依赖于5SHY4045L0001 作为其核心功率部件，这意味着在未来的十至二十年内，市场对此模块的备件更换** 需求将持续且强烈。
因此，当前的采购策略应完全围绕“保障现有资产长期稳定运行”来制定。对于拥有此类设备的用户，5SHY4045L0001 必须被列为最高级别的战略备件进行储备。由于原厂新品的生产可能已停止或极其有限，市场上的供应主要依赖于原厂认证的翻新件或来自已退役设备的拆机件。在这种情况下，供应商的检测能力和质量保证变得比价格更重要。一块未经严格测试、存在隐性缺陷(如内部芯片微裂纹、界面老化)的模块，一旦安装后失效，可能导致整个功率单元损毁，损失远超模块本身价值。
我们的产品保障：本产品(深圳长欣)所提供的ABB 5SHY4045L0001 模块，均为通过严格渠道获得的原装ABB 正品，包括原厂封存新品或经过ABB认证流程的优质翻新件。每一件模块在交付前，都会在我们的专业电力电子实验室进行全面功能与参数测试，包括但不限于：静态参数测试(如饱和压降Vce(sat)、门极阈值电压Vge(th))、动态开关特性测试(在专用测试平台上)、以及高压绝缘测试。我们确保模块的电气性能和机械完整性满足应用要求。我们提供12个月的质量保证，并可为您的安装提供关键的技术要点支持。我们理解此类备件对您生产连续性的极端重要性，致力于成为您可信赖的长期供应链合作伙伴。
Service and Sourcing Commitment:
The ABB 5SHY4045L0001 is a critical, high-value component essential for maintaining operational continuity in high-power systems. Sourcing authentic and reliable units in the current market landscape requires expertise and rigorous quality control. We specialize in providing genuine ABB HiPak modules, sourced from trusted global networks, ensuring traceable origin and conformity to original specifications.
Every 5SHY4045L0001 module undergoes an exhaustive verification process in our dedicated power electronics testing facility. Our comprehensive Quality Assurance (QA) protocol includes full static parameter characterization (Vce(sat), Vge(th), diode forward voltage), advanced dynamic switching tests under realistic conditions to evaluate turn-on/off behavior, and thorough insulation resistance testing. This rigorous process is designed to identify any latent defects and confirm the module’s fitness for service, providing peace of mind that goes beyond a simple power-on test.
We back our modules with a solid 12-month warranty and offer expert technical consultation on installation prerequisites, such as proper clamping force requirements and interface preparation. Recognizing the critical nature of this component, we maintain strategic partnerships to ensure availability and offer expedited logistics to support your urgent maintenance and repair operations, minimizing costly downtime for your mission-critical equipment.
