产品概述

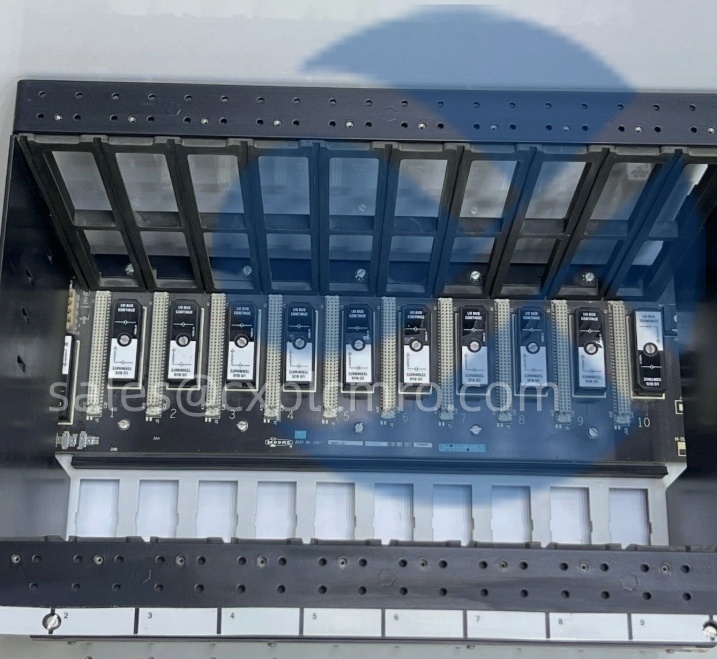

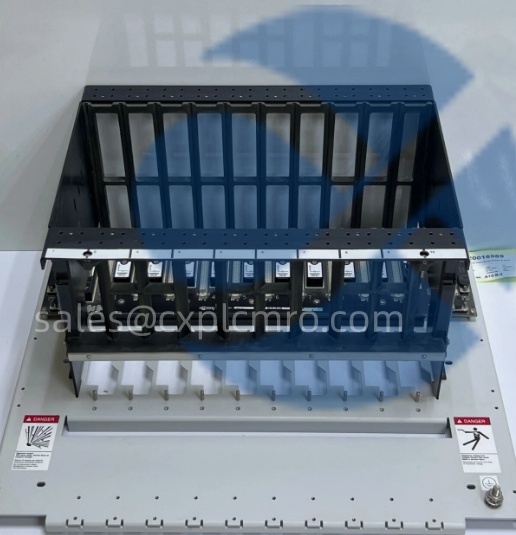

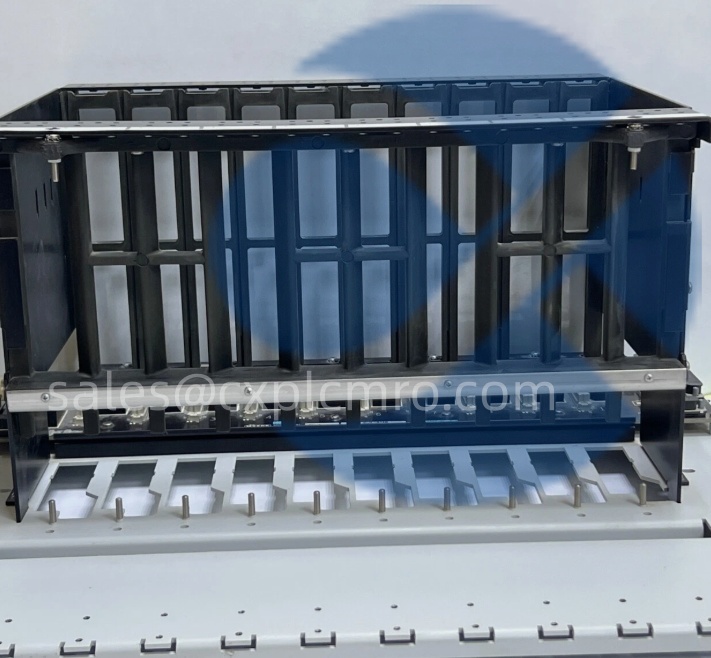

在横河CENTUM CS 3000/VP这类大型过程控制系统中，I/O模块本身并不直接连接现场电缆，而是通过专用接线端子底板（Terminal Base Unit）实现信号过渡。YOKOGAWA 16114-500正是为AAI143（16通道隔离型模拟输入模块）和AAI843（HART兼容版本）设计的标准底板，安装于I/O卡件柜内，承担着“现场↔控制器”之间的电气桥梁作用。
其核心价值不仅在于接线，更在于维护友好性与系统安全性：
可插拔端子：支持在不拆卸整个模块的情况下断开现场信号，便于回路检查或仪表校验；
测试插座（Test Jacks）：每个通道配备标准2mm测试孔，可在不停机状态下用万用表测量输入/输出信号；
内置保险丝：每通道或每组通道配置快熔保险丝（通常为175 mA），防止现场短路损坏昂贵的AAI143模块；
信号旁路功能：配合跳线帽，可在模块离线时维持信号通路（用于临时bypass或仿真测试）。
典型场景：在某大型炼油厂加氢装置中，操作员发现反应器温度显示异常。维护人员仅需将AAI143模块从16114-500底板上拔出，插入备用卡，同时通过测试孔注入标准4–20 mA信号验证回路——整个过程无需停机，10分钟内定位为热电偶变送器故障。
技术规格
项目参数
型号16114-500
制造商Yokogawa Electric Corporation
适用I/O模块AAI143,AAI843（16通道模拟输入）
通道数16通道（单通道隔离）
接线方式弹簧压接式可插拔端子（Phoenix Contact兼容）
测试接口每通道带2mm测试插座（符合IEC 61010安全标准）
保险丝配置内置可更换快熔保险丝（典型值：175 mA,250 V）
最大信号电压±10 V（差分输入）/0–20 mA（电流输入）
安装方式插入横河I/O机架（如AMF10D/AMF10S）
工作温度0°C至+60°C
认证CE,UL 61010-2-201,KC,CCC（中国市场合规）
主要特点和优势
维护零停机：模块热插拔+测试孔设计，实现“边运行边诊断”。
保护核心模块：保险丝有效隔离现场短路，避免AAI143（单价数千美元）损毁。
工程效率高：端子标签清晰，接线图与DCS组态自动关联，减少人为错误。
兼容HART：与AAI843配合时，支持HART通信信号无损传输至手持终端。
标准化设计：与横河AMF系列机架完全兼容，支持冗余电源与信号路径。
注意：16114-500本身无电子电路，仅为无源接线载体。信号调理、A/D转换等功能由上方插接的AAI143模块完成。
应用领域
石油与化工：反应器温度、压力、流量等4–20 mA信号采集
电力行业：锅炉汽包水位、烟气成分分析仪信号接入
制药与食品：洁净区罐体液位、pH值监测
作为CENTUM CS 3000系统扩容或老旧卡件（如AAI135）升级的标配底板
安装与更换要点
必须与AAI143/AAI843配套使用：不可单独工作，也不兼容数字量模块（如ADV151）。
保险丝更换：若某通道失效，优先检查对应保险丝（位于底板侧面或底部），勿直接更换模块。
测试孔使用规范：仅限低能量测量（<30 V,<100 mA），禁止接入外部电源。
端子插拔力：使用专用工具（如Yokogawa P/N:701951）拔出端子块，避免损坏弹簧夹。
接地要求：底板金属框架必须通过机架可靠接地（<1Ω），抑制共模干扰。
生命周期与采购建议
YOKOGAWA 16114-500目前处于现役主力（Active）生命周期阶段。作为CENTUM VP/CS 3000系统的标准组件，横河仍在全球持续供货，广泛用于新建项目及存量系统维护。对于拥有数百至上千点模拟量的工厂，该底板是保障DCS可用性的基础单元。
深圳长欣专业服务：
我们所供16114-500均来自Yokogawa原厂渠道或授权库存，每一块均经过：
外观与机械结构检查（无变形、氧化、端子松动）
保险丝座导通测试
与AAI143模块的实机插拔与信号通路验证
提供12个月质保、现货交付，并可配套提供：
完整I/O解决方案（含AAI143模块、端子标签、测试线）
CENTUM系统接线图模板
FAE工程师远程指导安装与故障排查
