产品名称

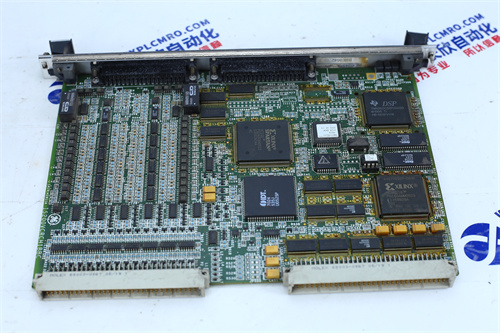

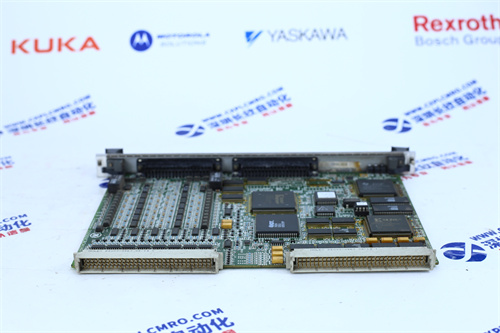

GE Fanuc IC697MDL653 90-70 系列 24VDC 正 / 负逻辑离散输入模块
产品描述
GE Fanuc IC697MDL653 是一款应用于工业自动化控制领域的数字输入模块，作为 90-70 系列可编程逻辑控制器（PLC）的关键组件，在各类工业场景中承担着信号采集与传输的重要任务。
该模块具备 32 个离散输入通道，为满足不同布线需求，这些通道被巧妙划分为 4 组，每组包含 8 个通道，且每组之间都实现了电气隔离，极大地提升了模块在复杂电磁环境下的抗干扰能力，保障了信号传输的准确性与稳定性。例如在钢铁冶炼车间，存在大量大型设备运行产生的强电磁干扰，IC697MDL653 模块凭借其出色的组隔离特性，能有效避免通道间信号串扰，确保采集到的设备状态信号精准无误地传输至 PLC 进行后续处理。
IC697MDL653 支持正逻辑和负逻辑接线方式，为工业控制系统的设计带来了极高的灵活性。用户可根据实际控制需求及现场设备布线情况，灵活选择合适的逻辑方式，无论是连接接近开关、按钮，还是其他类型的控制部件，都能轻松适配，无需对硬件进行复杂改动，有效降低了系统设计与维护成本。
模块在输入信号处理方面表现卓越，可接受的输入电压范围为 - 3 至 + 30VDC，在额定电压 24VDC 下，输入电流为 10.0mA，典型输入阻抗达 2.6KΩ。导通状态下，电压范围在 13.5 伏至 30 伏之间，电流为 6 毫安至 15 毫安；关断状态时，电压处于 0 伏至 5 伏，电流为 0 至 2mA（5V 输入时最小 2mA）。并且，每个输入通道的输入延迟时间可通过软件便捷配置为 1ms 或 10ms，用户能依据现场设备响应速度等实际情况进行灵活设定，精准控制信号采集的时效性。
从模块结构设计来看，顶部配备了状态 LED 指示灯，操作人员可通过这些指示灯直观、快速地了解 PLC 侧面每个输入通道的实时状态，便于及时发现故障通道，极大提高了设备维护效率。同时，该模块在 I/O 配置上进行了优化，无需使用 DIP 开关和跳线等常见附件，通过软件即可完成配置，进一步简化了操作流程，降低了操作难度 。
产品参数
- 通道参数：
- 通道数量：总计 32 个离散输入通道 。
- 分组情况：分为 4 组，每组 8 个通道，组间实现电气隔离 。
- 电气参数：
- 输入电压范围：-3 至 + 30VDC 。
- 额定输入电压：24VDC 。
- 输入电流：额定电压 24VDC 下为 10.0mA 。
- 输入阻抗：典型值 2.6KΩ 。
- 导通参数：电压 13.5 - 30V，电流 6 - 15mA 。
- 关断参数：电压 0 - 5V，电流 0 - 2mA（5V 输入时最小 2mA） 。
- 输入延迟时间：软件可配置为 1ms 或 10ms 。
- 背板隔离参数：与背板单独通道隔离为 1500 伏，组间隔离为 500 伏直流电 。
- 电源电流：从 5VDC 总线汲取电流，总电流为 300mA 。
- 兼容性参数：设计与 VME 标准 C.1 兼容 。
规格
- 物理尺寸：需查阅 GE Fanuc 官方产品手册获取准确长、宽、高尺寸（从工业模块设计趋势看，会采用紧凑设计，以便安装在空间有限的控制柜等设备中 ）。
- 重量：产品重量暂缺（可从官方资料查询，合理的重量便于安装与搬运 ）。
- 安装方式：适用于 90-70 系列 PLC 的标准安装方式（具体安装方式需参考官方手册，通常采用导轨安装等常见方式，方便与 PLC 系统集成 ）。
- 接口规格：具备与 90-70 系列 PLC 系统匹配的标准接口（具体接口形式与规格需参考产品手册），确保与 PLC 及其他相关设备实现可靠连接 。
