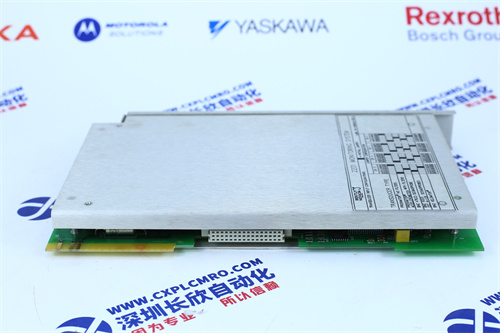

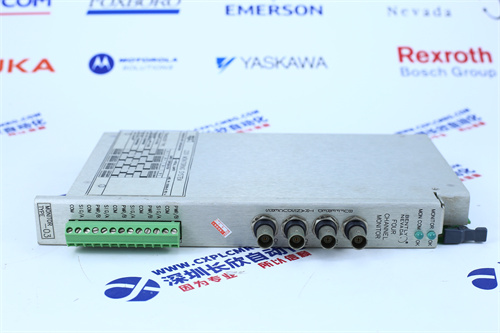

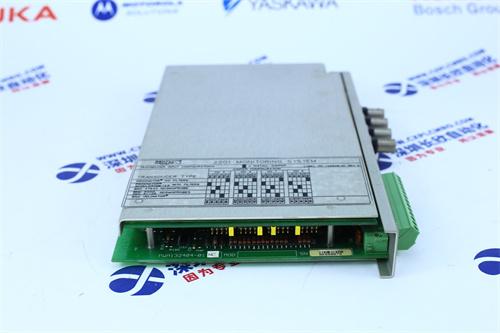

3500/53 133396-01 转速监测小卡模块（作为旋转设备的 “转速感知神经”，专注于对汽轮机、发电机、压缩机等大型旋转机械的转速信号进行高精度采集与监测，凭借高响应速度和抗干扰性能，广泛应用于电力、石化、冶金等行业的设备状态监测系统）
产品描述
3500/53 133396-01 是一款专为旋转机械转速监测设计的小卡模块，隶属于 Bently Nevada 3500 监测系统，主要用于接收安装在设备轴端的转速传感器（如磁电式转速传感器、光电式转速传感器）输出的信号，通过内部信号调理与处理电路，精准计算设备的实时转速，并将数据传输至系统主机，同时具备超速报警功能，为设备的安全运行提供关键保障。
在火电厂的汽轮机监测系统中，该模块可接入汽轮机轴系的转速传感器信号，实时监测汽轮机的转速变化，当转速超过预设的危险阈值（如额定转速的 110%）时，立即触发超速保护信号，通过控制系统紧急停机，避免因超速导致的设备损坏或安全事故。在大型化工厂的离心式压缩机机组中，模块能连续监测压缩机的转速，结合振动、温度等参数，帮助运维人员判断机组是否处于稳定运行状态，当转速出现异常波动时，及时发出预警，为预防性维护提供数据支持。其紧凑的小卡设计可灵活集成于 3500 监测框架中，适配不同规模的监测系统需求。
产品参数
- 信号采集参数：
- 输入通道：2 路独立转速信号输入
- 传感器类型：支持磁电式转速传感器（正弦波信号）、霍尔效应传感器（方波信号）
- 信号范围：
- 磁电式输入：10mV-25V 峰峰值（正弦波）
- 霍尔式输入：5-24V DC（方波，占空比 10%-90%）
- 转速测量范围：1-30000RPM（可通过软件配置量程）
- 测量精度：±0.1% FS（满量程）
- 采样频率：10kHz（每通道）
- 监测与报警参数：
- 报警设置：支持两级报警（警告、危险），阈值可通过软件自定义
- 报警响应时间：≤10ms（从信号超标到报警输出）
- 超速保护：支持独立的超速跳闸输出，响应时间≤5ms
- 脉冲计数：可累计转速传感器输出的脉冲数，用于计算总运行时间或圈数
- 电气参数：
- 工作电压：DC 24V ±10%（由 3500 框架提供）
- 功耗：≤3W
- 隔离方式：输入信号与系统间电气隔离，隔离电压≥1000V AC
- 通信参数：
- 通信接口：通过 3500 系统背板总线与主机通信
- 数据更新速率：100ms（实时转速数据上传）
产品规格
- 尺寸：60mm（长）×40mm（宽）×15mm（高）（小卡模块尺寸）
- 重量：约 50g
- 安装方式：插入式安装（适配 3500 系列监测框架的卡槽）
- 接口配置：
- 传感器接口：2 组 3 针微型端子（每路输入含信号、地、屏蔽）
- 背板连接器：16 针板对板连接器（与 3500 框架连接，传输数据与供电）
- 报警输出：1 路干接点输出（超速跳闸信号，容量 0.5A@250V AC）
- 指示灯：
- 电源指示灯（绿色）：模块通电正常时点亮
- 运行指示灯（绿色）：正常工作时闪烁（1 次 / 秒）
- 报警指示灯（黄色）：达到警告阈值时点亮
