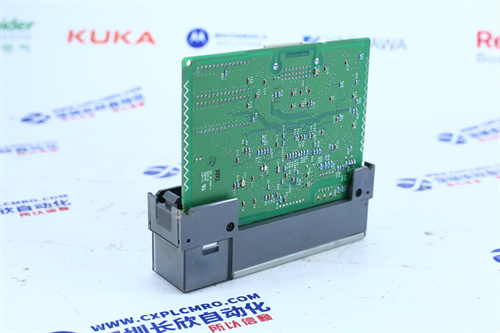

- 产品名称ICS TRIPLEX T8451 Trusted TMR 24Vdc 数字输出模块
- 产品描述该模块是 ICS Triplex 推出的核心安全级输出模块，采用三模冗余（TMR）架构设计，这一设计让 40 个输出通道的每个通道都具备三重独立电路驱动能力，搭配六元件表决输出阵列，即便出现单路电路故障，系统仍能维持正常运行，发生二次故障时也可切换至故障安全状态，完全符合 IEC 61508 SIL3 安全标准。模块的 40 个输出通道分为 5 组独立电源组，每组 8 个通道，各组共用一个电源和回路，可适配多路现场设备的同时控制。它具备事件顺序记录功能，事件分辨率达 1 毫秒，还支持单通道线路监控，能精准检测现场接线和负载故障。同时每路输出电路都集成自动过流保护，无需额外配置保险丝。该模块可热插拔，且通过机械键位设计防止误插，配置完成后更换模块时，处理器会自动对新模块进行在线适配，广泛用于石油化工的紧急停车系统、核电的安全控制体系等安全关键型工业场景。
- 产品参数| 参数类别 | 具体内容 || ---- | ---- || 电气参数 | 系统供电电压范围 20 - 32VDC；现场输出电压范围 18 - 32VDC，输出电压测量范围 0 - 32VDC，最大耐受电压 - 1 - 40VDC；单通道连续额定输出电流 2A，每组电源组电流上限 8A；输出开态电阻 0.6Ω，关态等效泄漏电阻 33Ω|| 保护与诊断参数 | 支持电子闭锁式输出短路保护；具备全面自诊断功能，每 2 分钟进行一次自检；通道间串扰低于 - 40dB；配备事件顺序记录功能，事件分辨率 1 毫秒 || 绝缘参数 | 现场公共端持续工作绝缘电压 ±250VDC，最大耐受绝缘电压 ±2.5kVDC|| 时序参数 | 输出开关延迟 0.5 毫秒，采样更新时间 0.5 毫秒 || 环境参数 | 工作温度 - 5℃ - 60℃，非工作温度 - 25℃ - 70℃，温度变化速率≤0.5℃/ 分钟；工作湿度 5%-95%，且无冷凝 |
- 产品规格| 规格类别 | 具体内容 || ---- | ---- || 物理规格 | 外形尺寸为 30cm×3cm×24.1cm；重量 1.13kg，运输重量 3kg；产地为墨西哥 || 功能规格 | 包含 40 路三模冗余数字输出通道，分为 5 组 8 通道独立电源组；支持单通道线路监控，可灵活配置现场设备监测功能；前端配有通道状态指示灯，方便直观查看运行状态 || 安装规格 | 适配 Trusted TM 处理器机架及扩展机架，可安装在任意 I/O 模块插槽；机械键位设计防止误插，采用机架式安装方式，适配工业控制柜内的集成部署 |
