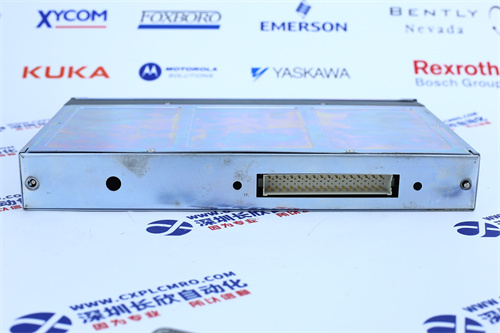

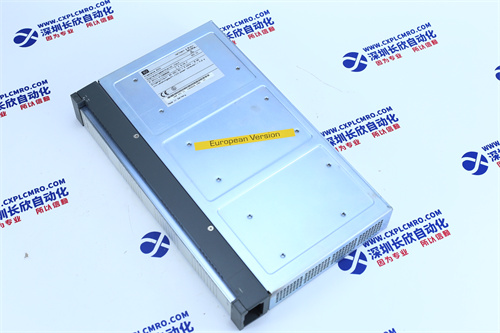

TRICONEX 3636R

产品名称 (Product Name): TRICONEX 3636R 继电器输出模块 (TRICONEX 3636R Jìdiànqì Shūchū Mókuài)

产品描述 (Product Description): TRICONEX 3636R 模块是 TRICONEX 安全仪表系统 (SIS) 的一个组件。TRICONEX 系统以其三重模件冗余 (TMR) 技术而闻名，该技术旨在为关键安全和控制应用提供极高的可靠性和可用性。3636R 模块是一个非冗余的继电器输出模块 (Non-triplicated Relay Output Module)，用于连接与“高侧”固态输出开关不兼容的非关键点，例如连接报警器面板。该模块从每个通道的主处理器接收输出信号，对这三组信号进行表决，并将表决后的数据用于驱动 32 个独立的继电器。每个输出都带有一个回送电路，用于独立验证每个继电器开关的操作，而持续的诊断功能则测试模块的运行状态。任何诊断故障都会激活故障指示器，进而激活机箱报警。该继电器输出模块提供常开 (NO) 触点，支持热备用模块，并且需要一个单独的外部端子板 (ETP) 通过电缆接口连接到 Tricon 背板。

典型产品参数 (Typical Product Parameters):

• 型号 (Model Number): 3636R (也可能列为 TRICON3636R)
• 输出点数 (Number of Output Points): 32
• 输出类型 (Output Type): 继电器 (Relay)，常开 (Normally Open - NO) 触点
• 冗余 (Redundancy): 非冗余 (Non-triplicated)
• 回送电路 (Loopback Circuit): 每个输出都具备，用于验证继电器操作
• 诊断 (Diagnostics): 持续的模块运行状态诊断
• 故障指示 (Fault Indication): 诊断故障激活 Fault 指示器和机箱报警
• 热备用 (Hot-Spare): 支持热备用模块

典型规格 (Typical Specifications):

• 尺寸 (Dimensions): 2.2 厘米 x 40.6 厘米 x 39.8 厘米 (根据部分数据)
• 重量 (Weight): 2.42 千克 (根据部分数据)
• 产地 (Country of Origin): 美国 (USA) (根据部分数据)
• 兼容性 (Compatibility): 用于 Triconex 系统
