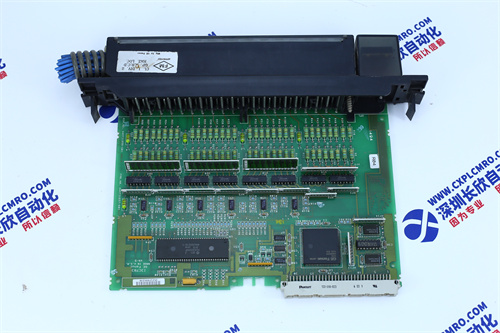

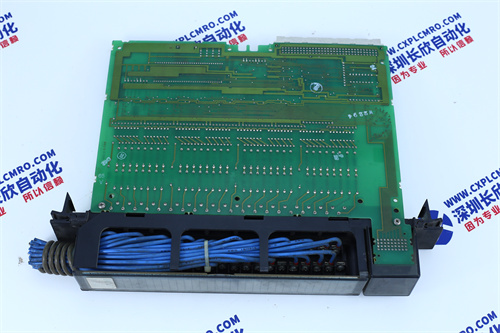

90088-A-9001 模拟量输入 / 输出模块
产品描述
90088-A-9001 是一款多功能模拟量输入 / 输出模块，专为集成到工业控制系统而设计，广泛应用于制造业、过程自动化和能源管理等领域。该模块旨在促进现场设备与中央控制单元之间的无缝数据交换，搭建起模拟传感器 / 执行器与数字控制系统之间的桥梁，确保在恶劣的工业环境中实现精确的信号转换和可靠运行。
例如，在过程控制应用中，该模块可以接收来自温度、压力或流量传感器的模拟信号（将其转换为供控制器使用的数字数据），同时发送模拟输出信号以调节阀门、泵或变速驱动器。其坚固的结构使其能够抵御电磁干扰、温度波动和机械振动 —— 这些都是工厂车间或工业厂房中常见的挑战。
90088-A-9001 配备了可配置通道，能够灵活适应各种信号类型，因此与多种工业传感器和执行器兼容。这种适应性，再加上信号转换的高精度，使其成为维持过程稳定性和优化运营效率的关键组件。
产品参数
输入规格
- 输入通道数量：8 个差分模拟输入通道
- 输入信号类型：
- 4-20mA 直流（默认）
- 0-10V 直流（可配置）
- 热电偶（J、K、T、E 型，带冷端补偿）
- 热电阻（Pt100、Ni100）
- 输入阻抗：
- 4-20mA 信号为 250Ω
- 电压信号≥1MΩ
- 隔离：1000V 交流通道间及通道与背板间隔离
输出规格
- 输出通道数量：4 个模拟输出通道
- 输出信号类型：
- 4-20mA 直流（负载电阻高达 500Ω）
- 0-10V 直流（负载电阻≥10kΩ）
- 输出精度：±0.1% 满量程（在 25°C 时）
- 分辨率：16 位数 / 模转换
性能参数
- 转换速率：每个输入通道 10 样本 / 秒；每个输出通道 10 更新 / 秒
- 线性度：±0.05% 满量程
- 温度漂移：≤50ppm/°C（输入和输出均适用）
电气参数
- 电源：24V 直流（±10%）
- 功耗：≤5W（典型工作负载）
- 背板通信：兼容 Modbus RTU/ASCII 和 Ethernet/IP 协议
产品规格
物理特性
- 尺寸：120 毫米（长）×80 毫米（宽）×30 毫米（高）
- 重量：约 200 克
- 外壳材料：阻燃塑料（UL94 V-0），带金属安装支架
环境参数
- 工作温度：-20°C 至 + 70°C
- 存储温度：-40°C 至 + 85°C
- 相对湿度：5% 至 95%（无冷凝）
- 抗振动性：10-500Hz，2g 峰值加速度（符合 IEC 60068-2-6 标准）
- 抗冲击性：30g 峰值加速度，持续 11 毫秒（符合 IEC 60068-2-27 标准）
安装与连接
- 安装方式：DIN 导轨（35 毫米）或通过螺丝孔面板安装
- 电气连接：弹簧夹端子（可接纳 0.5-2.5 平方毫米导线）
- LED 指示灯：电源（绿色）、通信状态（黄色）和通道故障（红色）
