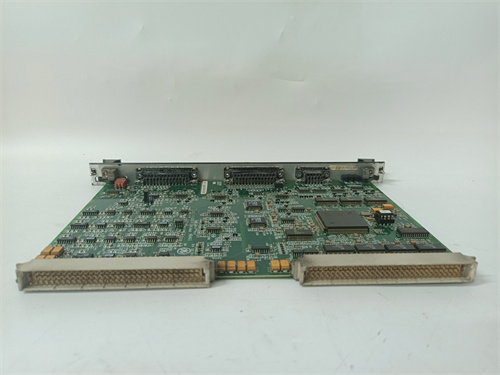

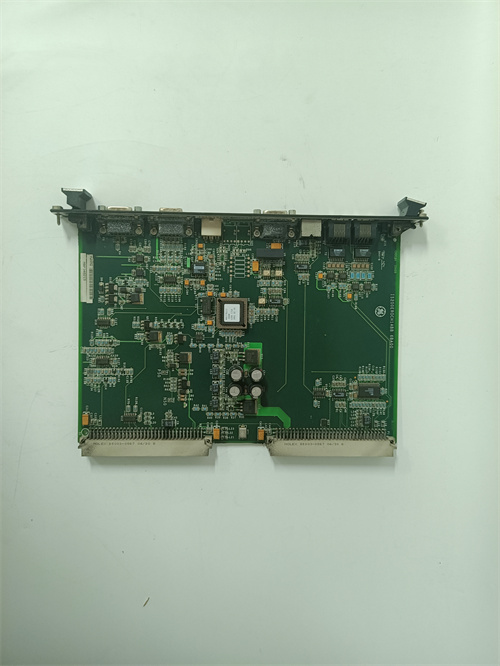

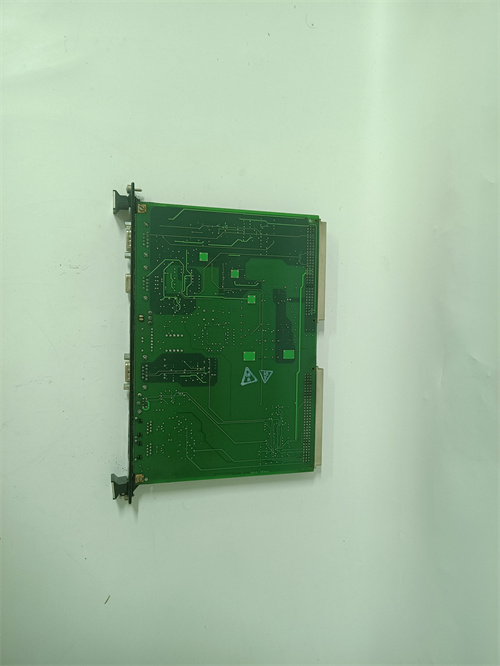

8C-PCNT02 51454363-275 工业级高精度脉冲计数与逻辑控制模块
产品描述
8C-PCNT02 51454363-275 模块是一款专为工业自动化生产线、精密机械加工、物流输送系统等场景设计的工业级高精度脉冲计数与逻辑控制模块。在工业控制体系中，它作为脉冲信号处理与本地控制的核心单元，能够对高速脉冲信号（如编码器信号、流量脉冲信号）进行精准计数、频率测量和方向判断，同时结合预设的逻辑控制规则输出控制信号，实现对设备运行状态的实时调控，为生产线的精准计量、速度同步、位置定位等提供关键技术支撑。
该模块配备多路高速计数通道，支持差分编码器信号（A/B 相）和单路脉冲信号输入，最高计数频率可达 1MHz，能捕捉细微的脉冲变化，确保计数精度。例如在数控机床的进给轴控制中，可实时采集编码器输出的 A/B 相脉冲信号，通过计数计算轴的位移量，并与设定位置进行比较，当达到目标位置时，模块直接输出控制信号停止进给，保证加工精度。支持多种计数模式，包括递增计数、递减计数、双向计数和周期计数，可根据不同场景灵活配置，如在物流分拣线中，通过单路脉冲计数统计货物数量，通过双向计数判断传送带的运行方向。控制部分集成基础逻辑控制功能，支持计数阈值触发、频率超限报警、脉冲周期判断等逻辑，可输出数字量控制信号驱动继电器、电磁阀等执行元件，实现设备的自动启停、声光报警等动作，减少对上位机的依赖。通信方面，支持以太网和 RS-485 接口，兼容 Modbus RTU/TCP 协议，可将计数数据、频率值、模块状态等信息实时上传至 PLC 或监控系统，同时接收远程配置指令（如重置计数、修改阈值）。此外，模块采用工业级防护设计，工作温度范围为 - 30℃至 70℃，输入通道与电源之间采用 2500V AC 光电隔离，抗电磁干扰性能符合 EN 61000 标准，支持导轨安装，内置自诊断功能，可监测脉冲信号丢失、通道故障、电源异常等状态，通过 LED 指示灯报警，便于快速排查问题。
