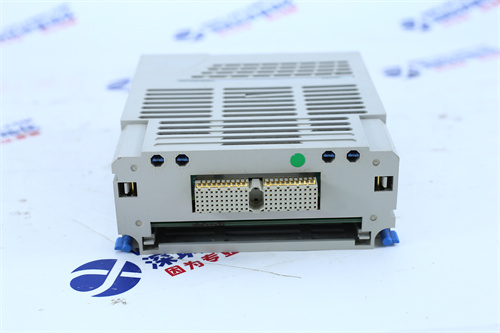

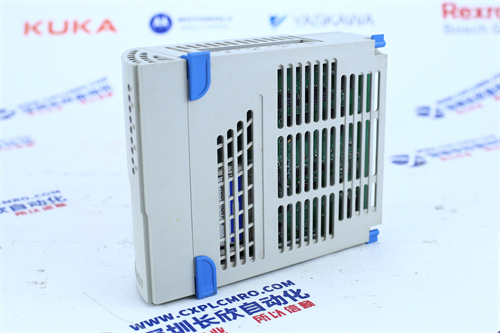

福克斯波罗（FOXBORO）FBM233 P0926GX 16 通道模拟量输入模块
产品描述
FBM233 P0926GX 是福克斯波罗（FOXBORO）I/A Series® 控制系统中的核心组件，专为工业过程自动化中的高精度模拟量信号采集设计。该模块支持多种类型的模拟量输入信号，具备强大的信号调理、隔离和数字化能力，可广泛应用于化工、石油、电力、冶金等行业的过程监控与控制系统中，实现对温度、压力、流量、液位等关键工艺参数的实时监测与控制。
模块采用全隔离设计，每个通道均配备独立的信号调理电路，可有效抑制工业环境中的电磁干扰（EMI）和射频干扰（RFI），确保信号采集的准确性和稳定性。其内置的微处理器可对输入信号进行线性化处理、量程转换和故障诊断，支持断线检测、超量程报警等功能，并通过冗余通信接口与控制器实时交互数据，保障系统的可靠性和安全性。
产品参数
- 输入特性：
- 通道数：16 通道（差分输入或单端输入可选）。
- 信号类型：
- 4-20mA 电流信号（支持环路供电）。
- 0-5V、0-10V、±10V 电压信号。
- 热电偶（K、J、T、E、R、S、B、N 型）。
- 热电阻（Pt100、Pt1000、Ni100、Ni1000 等，支持 2/3/4 线制）。
- 输入阻抗：电压输入≥10MΩ，电流输入≤250Ω。
- 模数转换（ADC）：
- 分辨率：24 位（温度信号），16 位（电压 / 电流信号）。
- 精度：±0.05% FS（典型值）。
- 采样率：100ms / 通道（扫描模式）。
- 电气特性：
- 供电电压：24V DC（来自 FBM 电源模块）。
- 隔离性能：通道间隔离电压≥500V AC，输入与系统隔离≥1500V DC。
- 功耗：≤5W（典型值）。
- 通信接口：
- 支持冗余的 RS-485 通信（Modbus RTU 协议）或通过 I/A Series® 总线与控制器通信。
- 环境参数：
- 工作温度：-40°C ~ +70°C（宽温设计，适应严苛工业环境）。
- 相对湿度：5% ~ 95%（无冷凝）。
- 抗振动 / 冲击：符合 IEC 60068-2-6/2-27 标准。
规格
- 功能规格：
- 支持多种模拟量信号类型，通过软件组态灵活切换输入类型和量程。
- 内置线性化算法，可对热电偶、热电阻信号进行温度补偿和线性校正。
- 具备通道级故障诊断功能，支持断线检测、超上限（HI）、超下限（LO）报警。
- 支持冗余配置，提升系统可用性（需配合冗余电源和通信模块）。
- 物理规格：
- 尺寸：178mm（高）× 102mm（宽）× 127mm（深）（适配标准 DIN 导轨安装）。
- 重量：约 1.2kg。
- 安装方式：通过 FBM 端子板（如 P0926TA）连接现场信号，支持导轨或机架安装。
- 应用规格：
- 适用于福克斯波罗 I/A Series® 控制系统的分布式处理单元（DPU）或冗余控制器架构。
- 典型应用场景包括：
- 化工反应釜温度监控与控制。
- 石油管道压力、流量数据采集。
- 发电厂锅炉液位、蒸汽参数监测。
- 冶金生产线工艺参数实时记录与分析。
- 认证标准：
- 符合 CE、UL、ATEX（防爆）等国际认证，适用于危险区域（需搭配防爆端子板）。
