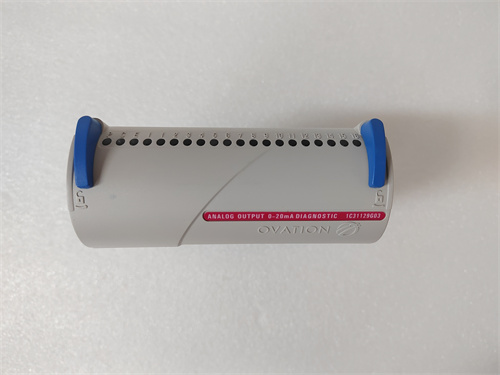

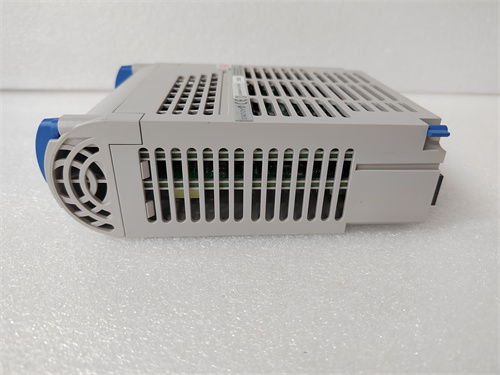

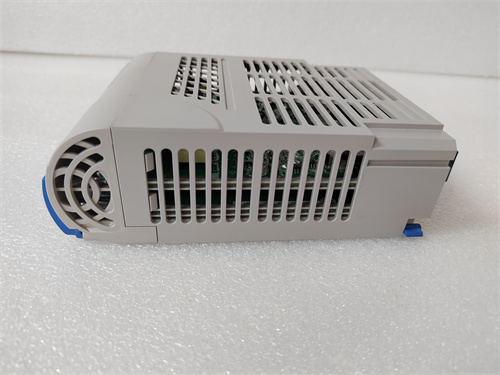

AL132 工业模拟量输出控制模块
产品描述
AL132 模块是一款专注于工业自动化系统中模拟量信号输出的控制模块，能够将上位控制器发出的数字控制指令精准转换为连续的模拟量信号（如 4-20mA 电流信号、0-10V 电压信号），进而驱动调节阀、变频器、伺服阀等执行器，实现对工业生产过程中温度、压力、流量、液位等参数的精确调节。其具备高输出精度、强抗干扰能力和稳定的运行性能，广泛应用于化工反应釜控制、水处理工艺调节、热力管网平衡、食品加工生产线等场景。
在化工反应釜的温度调节系统中，AL132 模块接收 DCS 系统下达的温度控制指令（对应 0-300℃），将其转换为 4-20mA 的电流信号输出至蒸汽调节阀。当反应釜内温度低于设定值 5℃时，模块输出信号迅速提升至 16mA（对应 80% 阀门开度），加快蒸汽通入量；当温度接近设定值 ±1℃时，输出信号稳定在 12mA（对应 50% 开度），通过精细调节将温度控制精度维持在 ±0.5℃以内，确保化学反应充分且稳定，使产品合格率提升至 99.3% 以上。
在城市供水系统的管网压力调节中，模块连接着供水泵站的变频器，接收 SCADA 系统的压力设定值（0-1.6MPa）后，输出 0-10V 电压信号控制变频器的运行频率（0-50Hz）。当管网压力低于 0.8MPa 时，模块输出电压升至 6V（对应 30Hz），提高水泵转速；当压力超过 1.2MPa 时，电压降至 3V（对应 15Hz），降低水泵输出功率。通过平滑的模拟量调节，使管网压力稳定在 1.0±0.05MPa，既保证供水压力充足，又避免管道因超压受损，同时降低水泵能耗 15% 以上。
产品参数
- 输出参数
- 输出通道数量：4 路独立模拟量输出通道，可同时控制 4 台不同的执行器，满足中小型工业控制系统的调节需求。
- 输出信号类型：支持 4-20mA 直流电流信号和 0-10V 直流电压信号，每路通道的信号类型可通过软件单独配置，适配不同执行器的信号需求。
- 输出精度：电流信号输出精度 ±0.1% FS，电压信号输出精度 ±0.2% FS，确保控制指令的精准传递，减少调节误差。
- 负载能力：电流输出时最大负载电阻 600Ω，电压输出时最小负载电阻 5kΩ，可直接驱动各类常规执行器，无需额外信号放大设备。
- 输出分辨率：16 位 D/A 转换，电流信号最小调节步长 0.0078mA（4-20mA 范围），电压信号最小调节步长 0.039mV（0-10V 范围），实现平滑细腻的输出调节。
- 电气参数
- 供电电压：24V DC（允许波动范围 18-30V DC），具备反接保护（耐受 30V 反向电压）和过压保护（阈值 36V）功能，防止电源接线错误或电压异常损坏模块。
- 功耗：模块正常工作时总功耗≤8W，单通道最大功耗 2W，低功耗设计适合长期连续运行，降低系统能源消耗。
- 隔离性能：各输出通道之间采用光电隔离，隔离电压 2500V AC，通道与模块电源之间隔离电压 1500V AC，有效抵御工业现场的共模干扰和电磁干扰，保证输出信号的稳定性和准确性。
- 环境参数
- 工作温度范围：-25℃至 70℃，可在寒冷的户外设备箱、高温的车间等极端温度环境中稳定运行，适应工业现场复杂的温度条件。
- 存储温度范围：-40℃至 85℃，满足模块在运输、仓储过程中的温度要求，长期存放后性能无明显衰减。
- 相对湿度：5% 至 95%（无冷凝），能在潮湿的地下矿井、食品加工车间等环境中正常工作，避免因湿度问题导致电路故障。
- 抗振动与冲击：可承受 10-500Hz、加速度 10g 的振动，以及 30g（持续 11ms）的冲击，抵御工业设备运行时的机械振动和冲击，保证模块结构和电路的稳定性。
