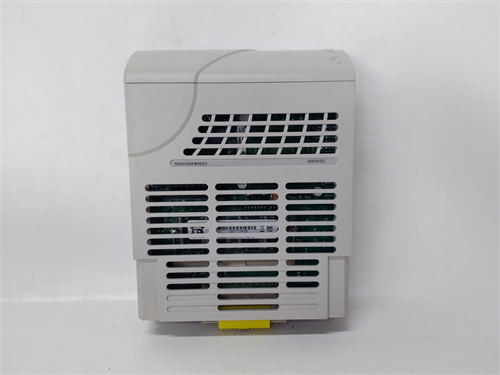

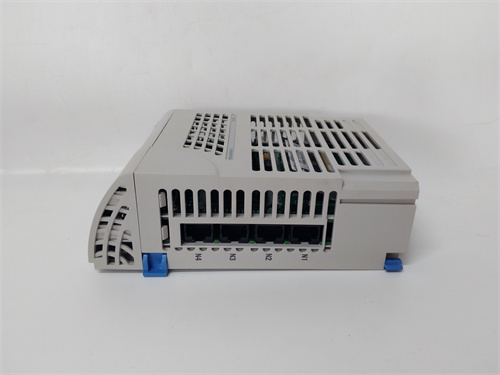

艾默生（Emerson）DeltaV DCS 系统 8103-AI-TX 8 通道模拟量输入模块
（“艾默生 DeltaV 系列” 是工业过程控制领域主流的 DCS 产品线，以高可靠性、分布式架构与强扩展性著称，广泛应用于石油化工、炼油、电力、制药等行业。8103-AI-TX 作为该系列的核心模拟量输入模块，“8103” 为艾默生模块型号编码，“AI” 代表 “Analog Input（模拟量输入）”，“TX” 标识其支持信号隔离传输与冗余通信设计，核心功能是采集工业现场温度、压力、流量、液位等连续变化的模拟量信号，经数字化处理后传输至 DeltaV 控制器，为过程控制与安全联锁提供精准数据支撑，是 DCS 系统与现场传感器交互的关键 “数据入口”。）
二、产品描述
8103-AI-TX 模块是艾默生 DeltaV DCS 系统的基础模拟量采集组件，主要用于对工业过程中的连续变量进行高精度采集，适配各类需要实时监测关键参数的场景，如炼油厂的催化裂化装置压力监测、制药厂的反应釜温度控制、发电厂的蒸汽流量计量等。以炼油厂催化裂化装置为例，该模块可接入 8 路模拟量信号：2 路压力传感器信号（4-20mA DC，测量范围 0-10MPa，监测反应器床层压力）、2 路温度传感器信号（PT100 铂电阻，测量范围 0-500℃，监测催化剂再生温度）、2 路流量传感器信号（0-10V DC，测量范围 0-50m³/h，监测原料油进料流量）、2 路液位传感器信号（4-20mA DC，测量范围 0-3m，监测分馏塔液位）。
模块通过 DeltaV 系统的专用控制网（ControlNet 或 EtherNet/IP）与控制器（如 DeltaV PK Controller）通信，采用 “分布式采集 + 集中处理” 模式：现场传感器信号经模块内置的高精度 ADC（16 位有效分辨率）转换为数字信号后，通过冗余通信链路实时传输至控制器，避免单链路故障导致的数据丢失；同时模块支持 “本地阈值判断”，可预设参数报警阈值（如压力≥9MPa 报警），当信号超标时直接触发本地指示灯报警，无需等待控制器响应，提升故障预警时效性。
其核心技术优势体现在三方面：一是多信号兼容与高精准度，支持 4-20mA DC、0-10V DC、PT100/PT1000 铂电阻、热电偶（K/J/T 型）等多种信号类型，每路通道可独立配置信号范围与采集精度，测量误差≤±0.02% FS（25℃），即使是微小的参数波动（如压力变化 0.01MPa）也能精准捕捉，避免因数据偏差导致的控制失准（如反应釜温度超调）；二是全隔离设计，输入通道之间、通道与系统总线之间均实现 2500V DC 电气隔离，同时具备 ±60V DC 过压保护，可有效抵御工业现场的共模干扰（如大功率电机启动产生的电磁辐射）、接地环流（如不同装置接地电位差）与信号浪涌（如雷击感应电压），将信号波动幅度控制在 ±0.01% FS 以内，确保数据采集稳定性；三是冗余与诊断功能完善，支持电源冗余（双路 24V DC 供电，自动切换）与通信冗余（双网口设计，切换时间≤100ms），同时具备通道级故障诊断（如传感器开路、短路、信号超量程）与模块自诊断（如 ADC 故障、通信故障），故障信息通过 DeltaV 操作站（Operator Station）直观显示，维护人员可快速定位故障点（如 “通道 3：PT100 传感器开路”），将排查时间从 2 小时缩短至 30 分钟。
在工业现场适应性上，模块表现突出：-40℃至 70℃的宽工作温度范围可覆盖北方冬季户外机柜（无加热装置）与高温工艺车间（如焦化装置区）；IP20 防护等级（配合 DeltaV 标准控制柜 IP54 防护）可抵御粉尘、油污与水汽侵蚀；模块采用标准 35mm DIN 导轨安装，支持 “热插拔” 设计，在 DCS 系统不停机的情况下可更换模块，避免因模块故障导致装置停车（通常可减少 40% 以上的非计划停机时间）。此外，模块支持 “远程校准” 功能，工程师通过 DeltaV 组态软件（DeltaV Explorer）即可输入标准信号完成通道精度校准，无需现场拆卸模块或使用专用校准设备，大幅提升维护便利性。
三、产品参数
3.1 模拟量输入通道参数
- 通道数量：8 路独立模拟量输入通道，支持单端或差分输入（通过软件配置）
- 支持信号类型：
- 电流信号：4-20mA DC（输入阻抗 250Ω）、0-20mA DC（输入阻抗 250Ω）
- 电压信号：0-5V DC（输入阻抗≥100kΩ）、0-10V DC（输入阻抗≥100kΩ）、±5V DC（输入阻抗≥100kΩ）、±10V DC（输入阻抗≥100kΩ）
- 电阻信号：PT100（3 线制 / 4 线制，-200-600℃）、PT1000（3 线制 / 4 线制，-200-600℃）
- 热电偶信号：K 型（-270-1372℃）、J 型（-210-1200℃）、T 型（-270-400℃）、E 型（-270-1000℃）
