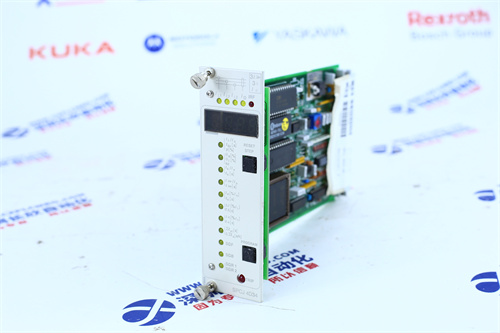

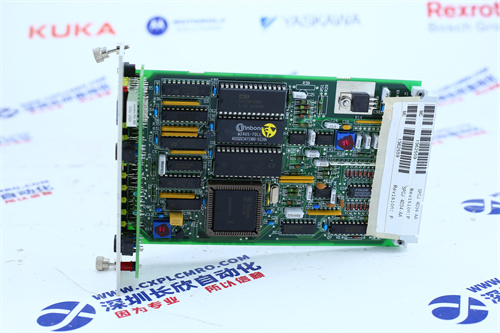

ABB 3ASC25H204 控制系统接口模块
产品描述
3ASC25H204 是 ABB 推出的一款工业级控制系统接口模块，主要应用于 ABB 工业机器人控制系统与外部自动化设备的互联互通场景，负责实现机器人控制器与 PLC、HMI、传感器等设备之间的信号转换与数据交互，支持多种工业通信协议的兼容与适配，解决不同品牌设备间的通信壁垒，是柔性生产线中机器人与周边设备协同作业的核心连接组件，适用于汽车焊接生产线的机器人与输送线联动控制、电子装配车间的机器人与视觉系统数据交互、食品包装领域的机器人与分拣设备信号对接等场景。
在汽车车身焊接生产线中，该模块发挥着关键作用。焊接机器人需要与输送车身的 AGV、定位夹具的电磁阀、焊接电源的启动信号等设备协同工作：当 AGV 将车身输送至焊接工位并发出 “到位信号”（PLC 通过 Profinet 协议传输）时，3ASC25H204 模块将该信号转换为机器人控制器可识别的数字量信号，触发机器人启动焊接程序；焊接过程中，模块实时采集焊接电源的 “电流反馈” 信号（4-20mA 模拟量）并传输给机器人，机器人根据电流变化调整焊枪压力（如电流过大时减小压力，避免烧穿工件）；焊接完成后，模块将机器人的 “作业完成” 信号转换为 EtherNet/IP 协议传输给 PLC，PLC 控制 AGV 将车身送至下一工位。
模块支持 Profinet、DeviceNet、EtherCAT 等主流工业协议的双向转换，通过内置的协议映射表可自定义信号对应关系（如将 “AGV 到位” 映射为机器人的 “启动触发” 信号），无需复杂编程即可完成配置。其配备 8 路数字量输入 / 输出通道和 2 路模拟量输入 / 输出通道，可同时处理开关量信号（如夹具的 “夹紧 / 松开” 状态）和模拟量信号（如焊接电流、焊枪位置偏差），满足机器人作业的多类型信号交互需求。
此外，模块具备 2000VAC 的电气隔离能力，能抵御焊接机器人工作时产生的强电磁干扰（如焊接变压器的高频辐射），确保信号传输的稳定性（数据传输误码率≤10⁻⁹）。模块支持热插拔设计，在生产线不停机的情况下可更换模块，更换时间≤5 分钟，适应汽车生产线 “高稼动率” 的需求。其采用紧凑型设计，可直接安装在机器人控制柜内部，节省安装空间。
产品参数
- 通信参数：
- 支持协议：Profinet IO/IRT、DeviceNet、EtherCAT、Modbus RTU/TCP
- 通信接口：2 个 RJ45 以太网口（Profinet/EtherNet/IP）、1 个 DeviceNet 总线接口（5 针端子）
- 数据传输速率：Profinet/EtherCAT 最大 100Mbps，DeviceNet 最大 125kbps
- 协议转换延迟：≤5ms（从输入信号到输出信号的转换时间）
- I/O 参数：
- 数字量输入：8 路，DC 24V，响应时间≤1ms，支持 NPN/PNP 兼容
- 数字量输出：8 路，DC 24V，最大输出电流 2A / 通道，具备短路保护
- 模拟量输入：2 路，4-20mA 或 0-10V，测量精度 ±0.1% 满量程
- 模拟量输出：2 路，4-20mA 或 0-10V，输出精度 ±0.2% 满量程
- 电气参数：
- 工作电源：DC 24V ±15%，功耗≤12W
- 隔离方式：通信接口与 I/O 通道间电气隔离，隔离电压 2000VAC；通道间隔离电压 500VAC
规格
- 尺寸：100mm×80mm×40mm（长 × 宽 × 高，含安装耳）
- 重量：约 300 克
- 安装方式：35mm DIN 导轨安装或机器人控制柜内部专用接口安装
- 环境参数：
- 工作温度：0℃至 55℃
- 存储温度：-20℃至 70℃
- 相对湿度：5% 至 95%（无冷凝）
- 抗振动性能：10Hz-500Hz，10g 加速度（符合 IEC 60068-2-6 标准）
- 抗冲击性能：30g 加速度，持续 11ms（符合 IEC 60068-2-27 标准）
- 防护等级：IP20（安装于控制柜内）
