ABB SPBRC410

产品名称GE SR469-P5-HI-A20-E 发电机保护继电器模块产品描述GE SR469-P5-HI-A20-E 是 GE Multilin 系列中的一款

在线咨询 全国热线
18030042035
产品简介 / PRODUCT INTRODUCTION

产品名称

GE SR469-P5-HI-A20-E 发电机保护继电器模块

产品描述

GE SR469-P5-HI-A20-E 是 GE Multilin 系列中的一款高性能发电机保护继电器模块,专为中小型同步发电机、异步发电机的综合保护与控制设计,广泛应用于自备电站、新能源发电(风电、光伏配套发电机)、工业自备机组等场景。该模块集成了全面的保护功能与精准的测量能力,能实时监测发电机的电压、电流、功率、频率等电气参数,在发生过流、过压、欠压、过频、欠频、差动保护等故障时快速动作(动作时间≤50ms),切断故障回路,同时具备控制逻辑编程与通信功能,是保障发电机安全运行与电网稳定的核心设备。
在生物质能发电厂的 1.5MW 发电机组中,该模块实时监测定子电流(0-2000A)、转子电压(0-300V)等 12 项关键参数,通过反时限过流保护算法准确区分短路故障与正常负荷波动,使保护误动率降低 90%,年减少非计划停机 3 次以上。在石油平台的自备发电机系统中,它与 PLC 联动实现机组的自动启停与并车控制,电压控制精度 ±1%,频率控制精度 ±0.02Hz,确保平台关键设备的供电稳定性,在电网波动时能在 200ms 内完成孤岛运行切换,保障钻井作业不中断。
模块采用工业级外壳与宽温设计,能在 - 30℃至 70℃的环境中抵抗振动(10g 加速度)与电磁干扰(符合 IEC 61000-4 标准),支持与 SCADA 系统、HMI 的以太网通信,可通过软件配置保护定值与控制逻辑,适配从 100kW 到 10MW 发电机的保护需求,满足工业发电对可靠性、灵活性与智能化的综合要求。

产品参数

  1. 保护与测量参数
    • 保护功能
      • 过流保护(定时限 / 反时限):0.1-10Ie,动作时间 0.05-60s
      • 电压保护:过压(105%-120% Ue)、欠压(80%-95% Ue),动作时间 0.05-60s
      • 频率保护:过频(51-55Hz)、欠频(45-49Hz),动作时间 0.1-10s
      • 其他保护:差动保护(差流 0.1-0.5Ie)、接地保护、过励磁保护、逆功率保护(-10% 至 - 100% Pe)
    • 测量精度
      • 电流 / 电压:±0.2% FS
      • 功率(有功 / 无功):±0.5% FS
      • 频率:±0.01Hz
      • 功率因数:±0.002
    • 采样速率:24 点 / 周波,确保波形细节捕捉
  1. 接口与通信参数
    • 通信接口:1 个 10/100Mbps 以太网接口(支持 Modbus TCP/IP、DNP3.0),1 个 RS-485 接口(Modbus RTU)
    • 输入信号
      • 电流输入:4 路 CT 输入(0-5A,支持 0.1-1A 小信号 CT)
      • 电压输入:3 路 PT 输入(0-100V,支持线电压 / 相电压)
      • 数字量输入:8 路(24V DC,用于启停指令、断路器状态)
    • 输出信号:6 路继电器输出(AC 250V/5A,用于跳闸、报警、控制)
    • 数据记录:支持 100 条事件记录(含时间戳、故障参数),记录容量可扩展至 500 条
  1. 电气与环境参数
    • 工作电压:DC 24V±20%(19.2-28.8V)或 AC 110/220V±15%,支持双电源冗余输入
    • 功耗:≤15W(DC 24V 供电时)
    • 工作温度范围:-30℃-70℃,适应发电机房高温环境
    • 存储温度范围:-40℃-85℃
    • 抗振动性能:10-500Hz,10g 加速度(符合 IEC 60068-2-6 标准)
    • 抗电磁干扰:静电放电防护 ±15kV(空气)/±8kV(接触),浪涌抗扰度 ±2kV(线 - 地)
    • 平均无故障时间(MTBF):≥200,000 小时(40℃环境下)

产品规格

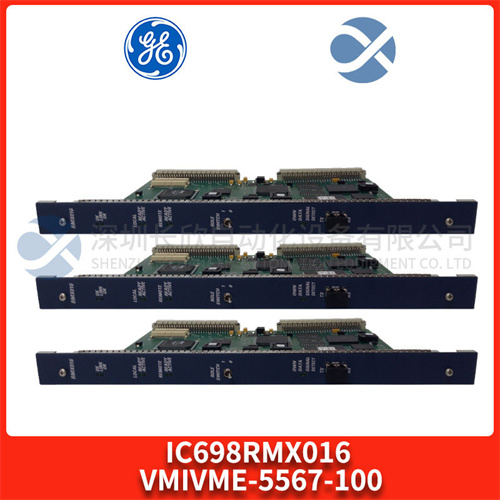

GE IC698RMX016 VMIVME-5567-100 (1).jpg


  1. 物理规格
    • 尺寸:145mm×100mm×75mm(长 × 宽 × 高),含安装底座
    • 重量:约 600g,采用金属外壳(防护等级 IP40),兼顾散热与抗冲击
    • 安装方式:面板安装(4 个 M4 螺丝)或 DIN 导轨安装,适配 19 英寸控制柜
    • 连接器:1 个 37 针凤凰端子(电源与信号),1 个 RJ45 以太网口,1 个 USB 调试口
  1. 功能规格
    • 状态指示:电源(绿色 LED)、运行(黄色 LED)、跳闸(红色 LED)、通信(绿色 / 黄色 LED)指示灯
    • 人机界面:内置 128×64 点阵 LCD 显示屏,4 个操作按键,支持现场参数设置与故障查询
    • 编程工具:兼容 GE Multilin Toolbox 软件,支持保护定值配置、逻辑编程与数据上传
    • 扩展功能:可通过 I/O 扩展模块增加 8 路数字量输入 / 输出,支持 GPS 对时(IRIG-B 码)
    • 认证标准:通过 UL 508、CE、IEC 61850-3、ATEX 认证,符合发电机保护的国际标准
