产品名称

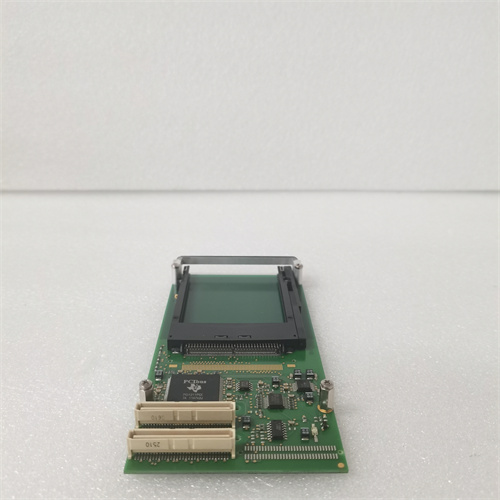

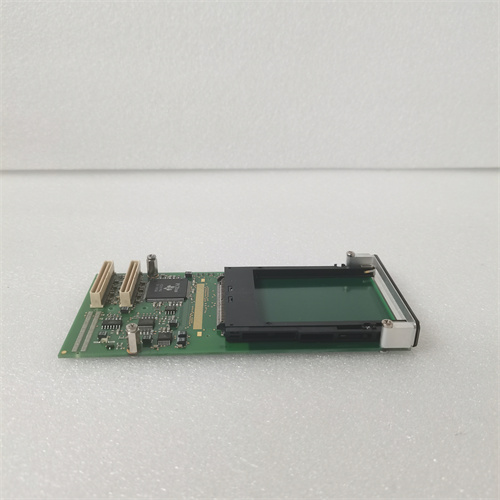

METSO D200533 数字输入输出模块
产品描述
METSO D200533 是一款集成数字输入与输出功能的工业控制模块，隶属于美卓（Metso）自动化控制系统的 I/O 组件系列，主要用于工业生产过程中现场设备的状态监测与控制指令执行。该模块兼具信号采集与控制输出能力，能将现场的开关量信号（如传感器状态、设备运行反馈）传输至控制系统，同时接收控制指令并驱动执行器（如电磁阀、接触器）动作，广泛应用于矿山、冶金、造纸等行业的大型生产线，为设备的协同运行提供精准的信号交互支持。
在大型矿山的破碎生产线中，该模块连接 16 路振动筛的运行状态传感器（常开触点）和 8 路给料机的控制电磁阀，实时监测振动筛的启停状态（响应时间≤15ms）。当振动筛因物料堵塞停机时，模块在 20ms 内将故障信号传输至主控制器，同时接收控制器指令在 30ms 内关闭给料机电磁阀，防止物料持续堆积导致的设备过载（电机电流控制在额定值 120% 以内）。其通道间的光电隔离设计（隔离电压 2500V AC）可抵御矿山设备的强电磁干扰（如破碎机启动时的浪涌），信号传输准确率达 100%，使破碎生产线的故障停机时间减少 25%，平均无故障时间（MTBF）超过 60,000 小时。
在造纸厂的纸机控制系统中，D200533 模块作为关键的 I/O 接口单元，接入纸机干燥部的 12 路温度开关（检测温度≥180℃时动作）和 6 路蒸汽阀门的控制接触器。通过采集温度开关的状态信号，实时监控干燥辊的温度是否超限，当检测到某一干燥辊温度过高（超过 185℃）时，模块在 10ms 内将信号反馈至控制器，控制器随即通过模块输出指令关闭对应蒸汽阀门（响应时间≤20ms），避免纸张因局部过热出现焦斑，使纸张合格率提升至 99.5%。模块在潮湿（相对湿度 90%）、多尘的纸厂环境中稳定工作，防护设计确保粉尘和水汽不会影响内部电路，保障纸机的连续生产（月运行时间≥700 小时）。
产品参数
- 输入输出参数
- 数字量输入：16 路，支持 24V DC 信号，适配常开 / 常闭触点，输入电流 4-8mA，响应时间≤10ms
- 数字量输出：8 路，继电器输出，触点容量 250V AC/5A、30V DC/5A，支持常开 / 常闭触点配置
- 隔离性能：输入通道与输出通道间、通道与背板间均采用光电隔离，隔离电压 2500V AC（1 分钟）
- 信号兼容性：输入支持漏型 / 源型切换，输出支持脉冲信号（最大频率 1kHz）
