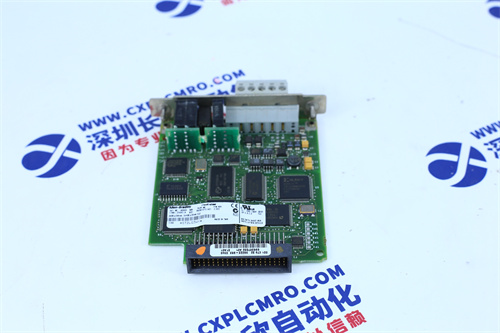

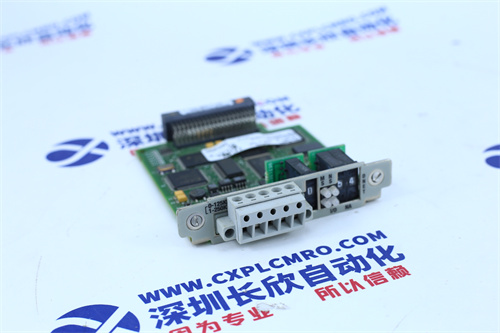

ABB GFD563A101 3BHE046836R0101

产品名称 (Product Name): ABB GFD563A101 电枢回路接口 (ABB GFD563A101 Diànshū Huílù Jiēkǒu)

产品描述 (Product Description): ABB GFD563A101 模块是一个电枢回路接口。其功能包括：

• 触发 6 或 12 个晶闸管组成的电枢桥。
• 直流和交流电压的高阻抗测量。
• 电枢回路对地残余电流测量 (= 5 mA，供电电压 500 V 时约为 1 MΩ)。
• 用于电流测量的电流互感器接口。
• 用于晶闸管保护的均压电路，与散热器上的 R1 配合使用。
• 带有 PTC 的散热器温度测量接口。
• 用于过压保护和励磁回路的熔断器。

•

控制电路端子对于所有 H1 至 H8 尺寸都是通用的。控制电路板 SDCS-CON-H01 安装在一个电子托盘上，该电子托盘通过两个铰链固定在壳体内。SDCS-CON-H01 具有内部看门狗功能，用于监控其自身和固件的正确运行。如果看门狗跳闸，会产生以下影响：

• 晶闸管触发控制复位并禁用。
• 所有数字量输入 (DI) 将不被处理。
• 所有数字量输出 (DO) 将冻结在当前状态。
• 所有模拟量输入 (AI) 将不被处理。
• 所有可编程模拟量输出 (AO) 将冻结在当前状态。

典型产品参数 (Typical Product Parameters):

• 额定电压 (Rated Voltage): 根据连接的设备而定。
• 额定电流 (Rated Current): 根据连接的设备而定。
• 测量范围 (Measurement Ranges):
  • 交流电压和电机电压通过四种不同类型的输入进行测量。
  • 20 VAC…100 VAC：通过 X15 进行电压测量。为此，移除零欧姆电阻 R221…R225，产生 1.2 MΩ 的输入阻抗。
  • 100 VAC…525 VAC：通过 XU2、XV2、XW2、XC2 和 XD2 进行电压测量（对地约 1 MΩ）。
  • 526 VAC…1000 VAC：通过 XU1、XV1、XW1、XC1 和 XD1 进行电压测量（对地约 2 MΩ）。
  • 100 VAC…1200 VAC：通过 X15 进行电流隔离的电压测量。为此，必须使用 DC-DC 变送器 A92 和变压器 T90。X15 提供 27.4 kΩ 的输入阻抗。
