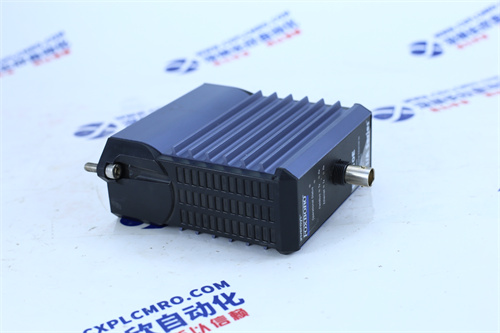

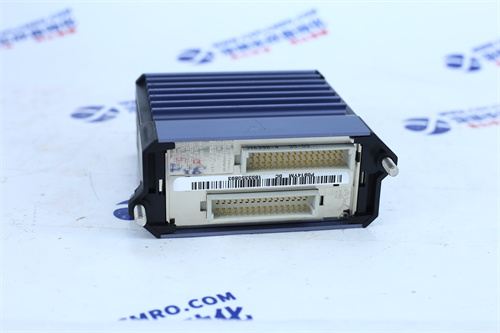

ABB PCD235C101 3BHE057901R0101 是一款专为工业自动化场景打造的组合输入输出模块，在各类复杂工业控制系统中发挥着关键作用。该模块集成了丰富多样的功能，旨在为工业设备和系统提供全面且高效的接口解决方案。
从输入功能来看，它具备 12 个数字控制输入端口，这些端口兼容性强，可同时适配 24V 或 48V 的输入信号，能够精准采集来自现场设备的各类开关量状态信息，如按钮的按下与松开、传感器的触发状态等，为控制系统提供基础数据。模拟量输入方面，模块设有 3 个通道，支持 ±10V 或 ±20mA 的信号范围，可对工业生产过程中的连续变量，如温度、压力、流量等模拟量信号进行高精度采集与转换，转化为数字信号后传输至控制系统核心进行分析与处理。此外，还配备了 3 个 PT100 或 PTC 温度传感器专用接口，能够直接连接温度传感器，实现对环境或设备温度的精确监测，为工业生产过程中的温度控制环节提供数据支持 。
在输出功能上，PCD235C101 表现同样出色。其拥有 16 个继电器输出端口，可用于控制外部设备的通断，如控制电机的启停、阀门的开闭、指示灯的亮灭等，通过这些继电器的动作，实现对工业设备的精准控制。模拟量输出通道为 3 个，输出范围为 ±10V，能够输出连续变化的模拟信号，用于控制诸如变频器、调节阀等对模拟量信号有需求的设备，实现对工业过程参数的连续调节 。
通信能力是该模块的一大亮点。它配备了 RS485 接口，这一常用的串行通信接口可方便地与其他具备 RS485 通信功能的设备进行数据交互，如智能仪表、传感器、其他控制器等，通过该接口可实现数据的远程传输与共享，扩展了工业控制系统的通信范围与功能。模块还支持 3 条光链路进行数据传输，光链路具有高速、抗干扰能力强的优势，能够满足工业自动化系统中对高速、可靠数据传输的严苛要求，在一些对数据传输速率和稳定性要求极高的场景，如高速数据采集系统、实时监控系统中，光链路发挥着关键作用 。
为保障系统稳定运行，PCD235C101 集成了诸多可靠性设计。设有 4 个系统控制指示灯，通过不同的灯光状态可直观地反映模块的工作状态，如电源是否正常、数据传输是否稳定、设备是否处于故障状态等，方便操作人员及时掌握模块运行情况。具备独立的看门狗功能，在系统出现异常或死机时，看门狗电路能够自动复位系统，确保系统持续稳定运行，极大地降低了因系统故障导致的生产中断风险。模块支持冗余功能，可通过两台 PCD235C101 设备对所有系统接口进行冗余配置，当其中一台设备出现故障时，另一台设备能够无缝接管工作，保证工业生产过程的连续性 。
该模块基于 AC 800PEC 控制平台构建，AC 800PEC 控制平台以其强大的性能和稳定性在工业自动化领域享有盛誉，为 PCD235C101 模块提供了坚实的系统支撑。内部采用基于 FPGA 的控制模块，FPGA 具有灵活性高、并行处理能力强的特点，能够对输入输出数据进行高效处理，快速响应外部设备的状态变化并执行相应控制指令，提升了模块整体的运行效率与响应速度 。
产品参数
- 数字控制输入：12 个，兼容 24V 或 48V 。
- 模拟输入：3 个，支持 ±10V 或 ±20mA 范围 。
- 温度传感器接口：3 个，适配 PT100 或 PTC 温度传感器 。
- 继电器输出：16 个 。
- 模拟输出：3 个，范围为 ±10V 。
- 通信接口：具备 RS485 接口，支持 3 条光链路数据传输 。
- 系统状态监测：4 个系统控制指示灯，用于直观展示模块工作状态 。
- 可靠性设计：拥有独立看门狗功能，支持设备冗余配置 。
- 控制平台与核心：基于 AC 800PEC 控制平台，采用 FPGA - based 控制模块 。
- 工作温度范围：-25℃至 + 70℃，可适应多种复杂工业环境温度条件 。
- 电源输入：支持冗余 24V 电源输入，保障持续稳定供电 。
